產品開發案例

專業蘊含豐富經驗的研發團隊,依據客戶需求,提供最佳解決方案

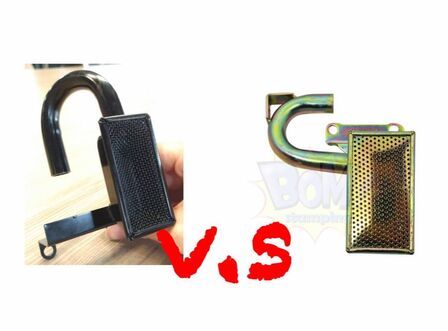

開口形式模擬比較

圖片

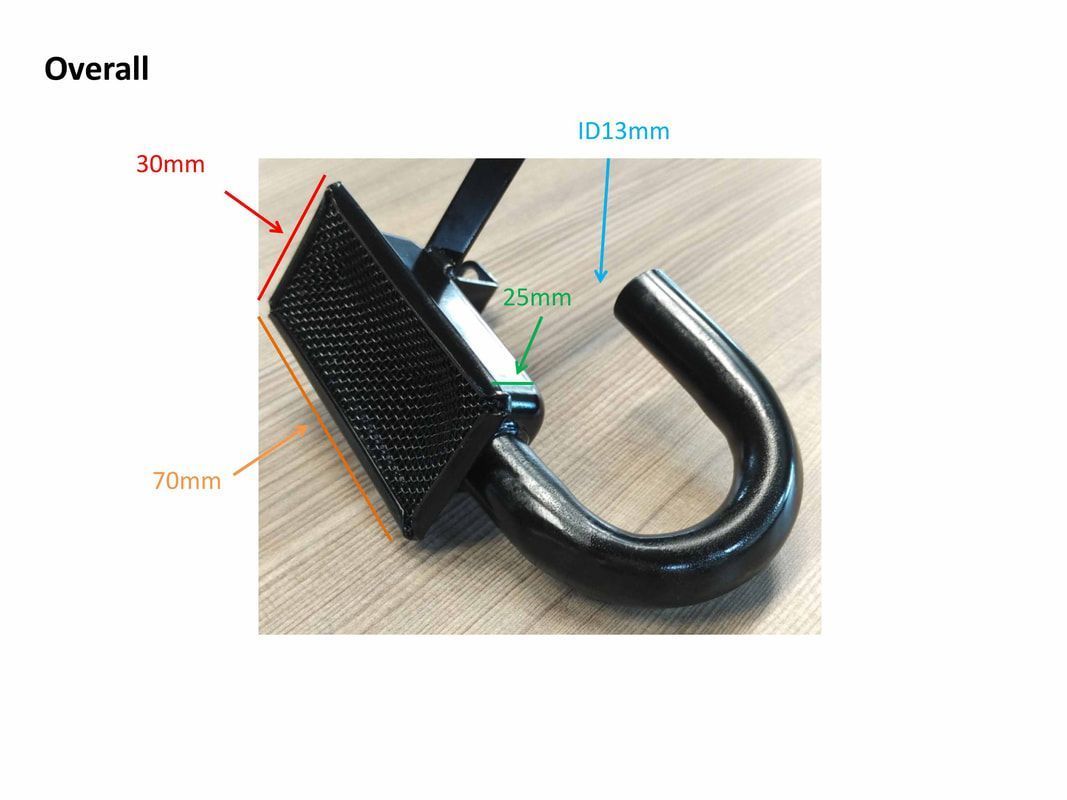

Overall

圖片

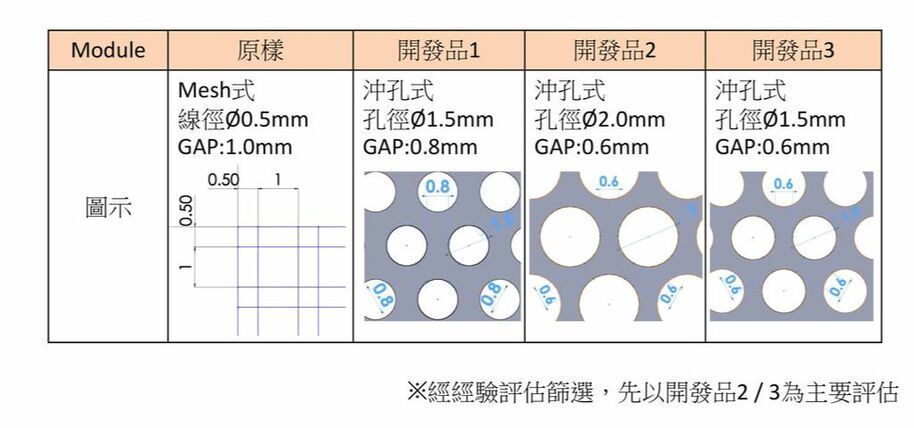

Design

圖片

Knows

1. Pump流量15GPM(57LPM)
2. 流體 10W-40機油

Wants

希望將原本的Mesh型式改為沖孔形式。
想了解在不同開孔與間隙尺寸的設計下,何者對於流動較為理想(與原樣無差幾 或更優)。

Method

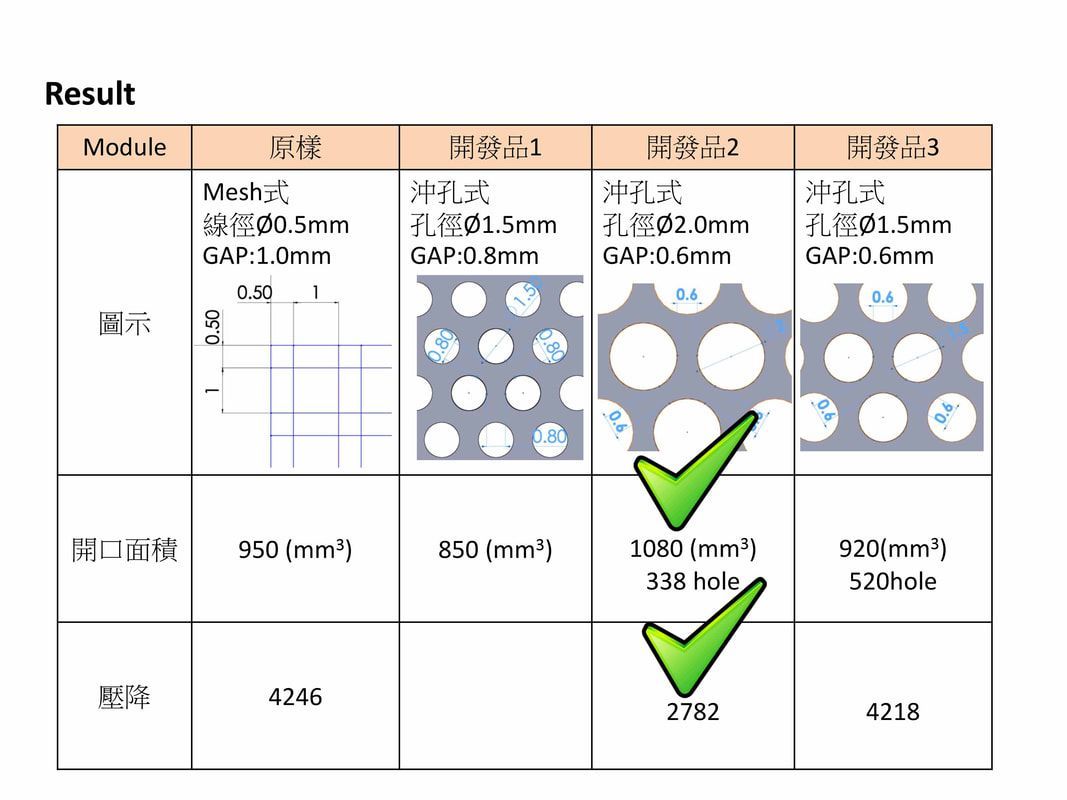

使用開口面積評估,較大面積下,對於壓降與Pump負荷較優。

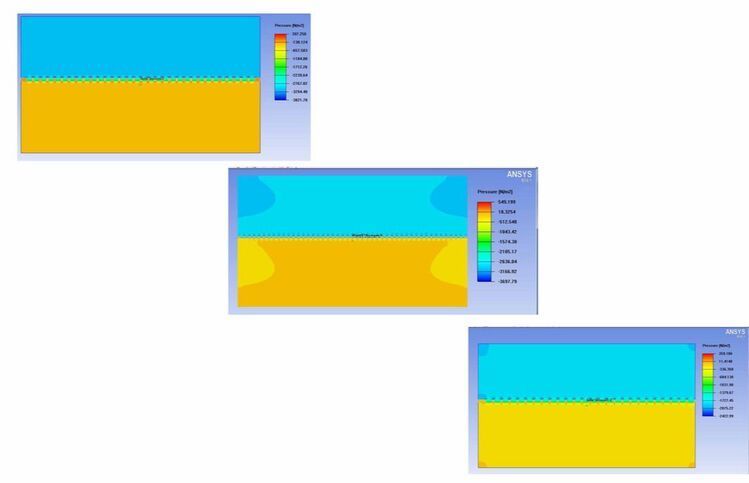

使用Ansys Icepak模擬,在相同條件下,何款式截面形狀,何者壓降小。

圖片
圖片

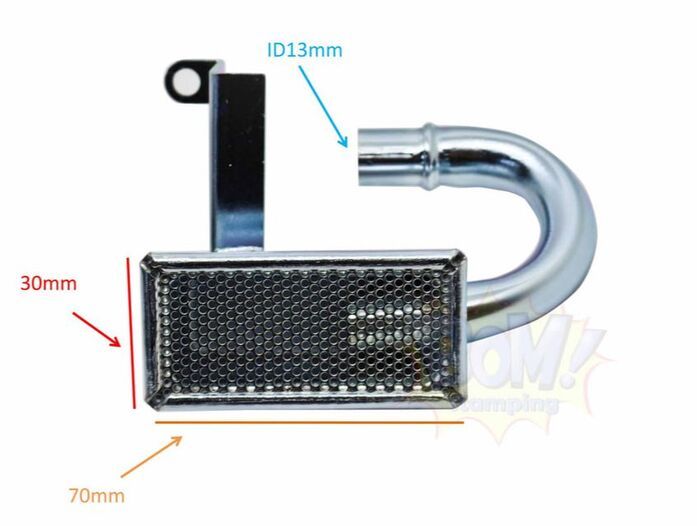

完成開發實品

圖片
