油底殼 Oil Pan

油底殼一直是我們自豪主力生產的產品,並超過30年以上的經驗。

標準金屬油底殼厚度在1 mm~1.4mm之間,可根據客戶需求使用不同的厚度。由於耐用性和性能問題,賽車油底殼的推薦厚度為1.4mm。而油底殼還可以裝有油門擋板,活動油門,分流器,曲柄刮刀,擋油板,排水孔或任何客戶的要求。

通常稱為OEM型的標準油底殼適用於不同的引擎。還有定制的賽車性能的油底殼,可存儲高達9夸脫。

​油底殼製程:
1. 預剪成型料: 鐵板根據油底殼的形狀預先切割成橢圓形
2. 成型: 形成油底殼的第一階段形狀
3. 沖油尺孔
4. 預剪切角料: 預先切割油底殼的角料
5. 成型半圓:  形成曲軸的洞穴形狀
6. 外剪:  預切割用於最終成型
7. 折邊沖孔:  折邊並沖壓螺釘孔這個製程需要要求平整已防止密封墊圈漏油
8. 沖油孔
9. 點焊油孔螺母
10.合引擎孔位
11.電鍍油底殼,以避免金屬氧化(例如:生鏽)
12.電鍍後再次檢查油底殼螺孔,以避免任何其他未知原因導致油底殼變形​

電鍍方式,例如粉體塗裝,液體塗裝,鍍鋅和電附著(電著)通常是黑色,OEM汽車零件通常是灰色的
而
這些製程不包括其他附件,如油門擋板,活動油門,分流器,曲柄刮刀,擋油板等......
每一個引申件在深抽成型過程中,金屬板在成型後會引起褶皺,裂縫或不平整。
所以這些製程是環環相扣的,每一個步驟都很重要,因為
深抽成型比沖壓技術難度要高上不少,這些都需要豐富的經驗,同時在開始時的設計生產模具、檢具和製程都需要詳細規劃。

型號:2200-pbk

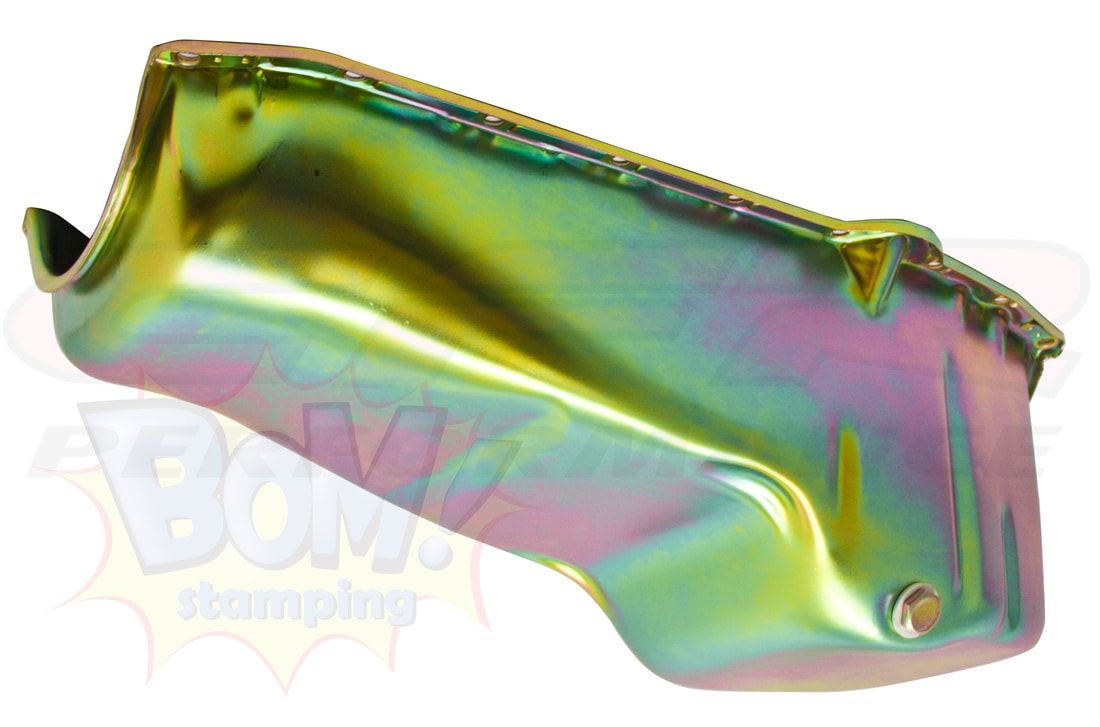

型號:7005-z-nhra

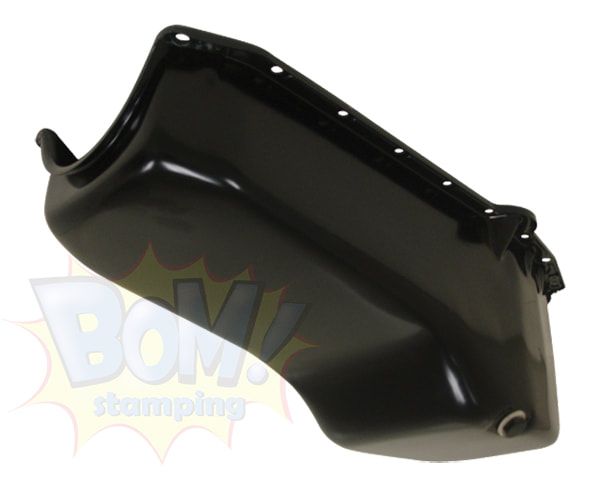

型號:7005-pbk

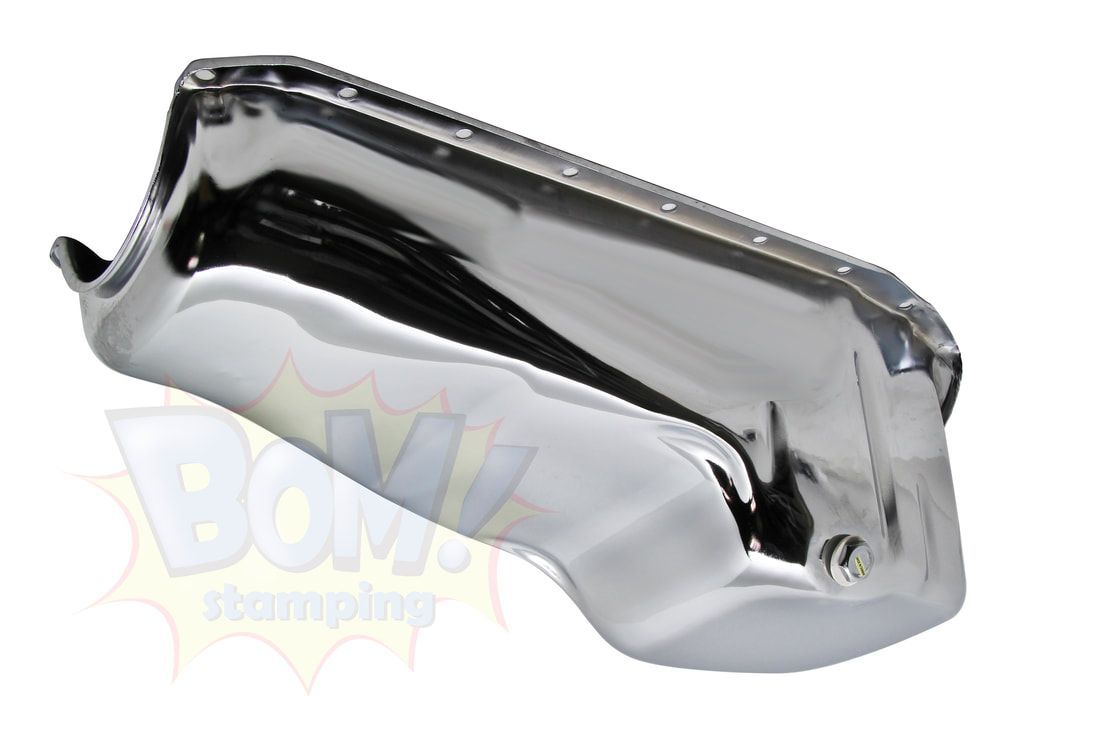

型號:7006-c

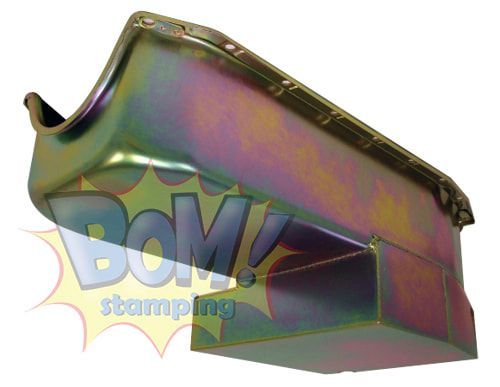

型號:7105

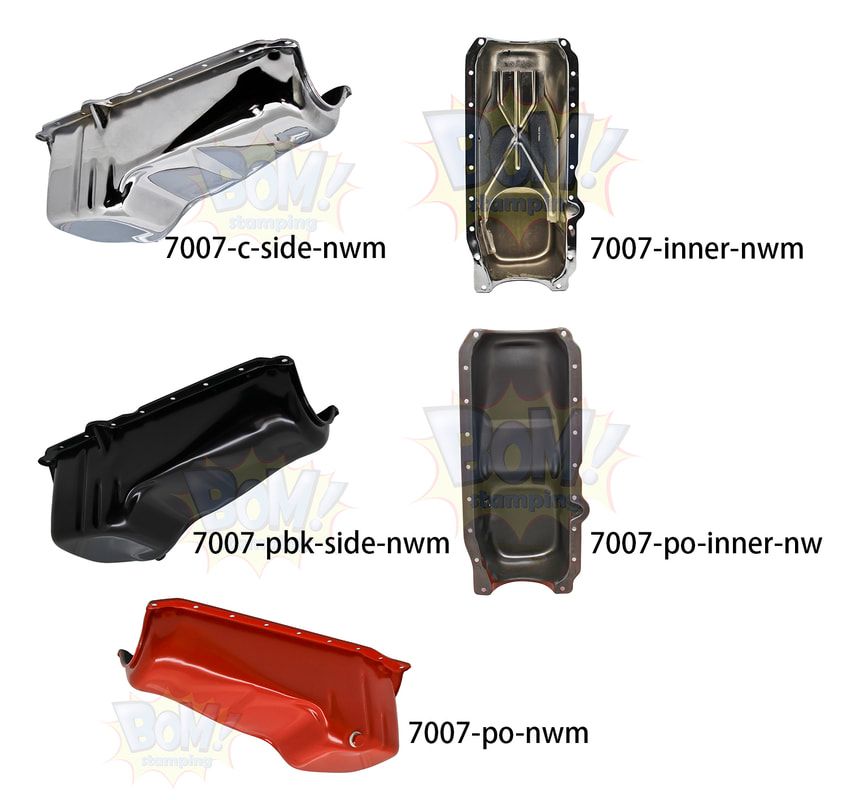

型號:7007

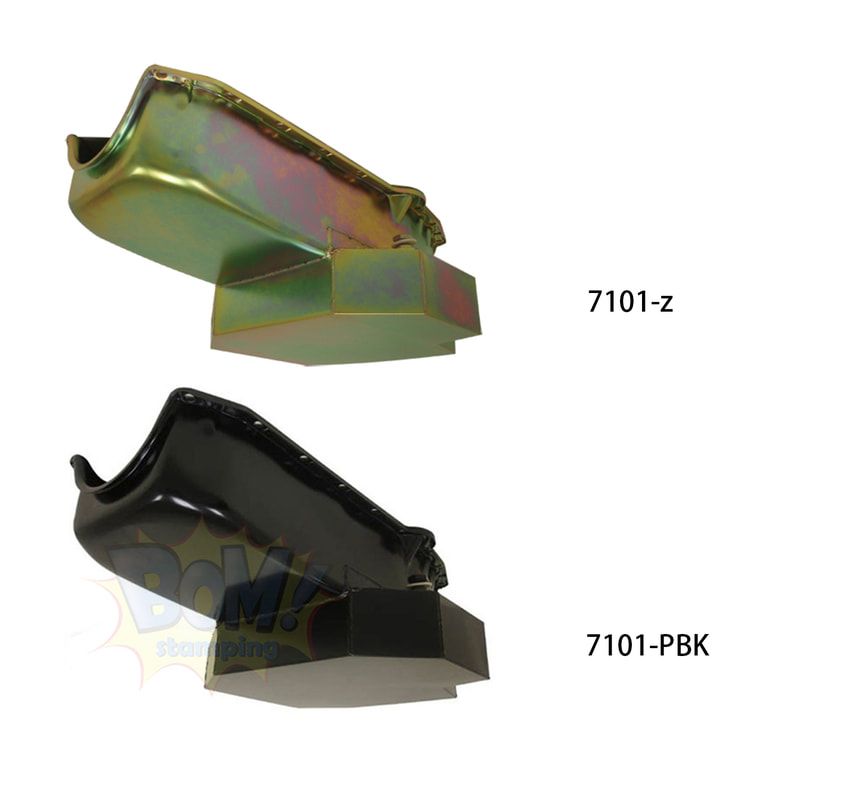

型號:7101

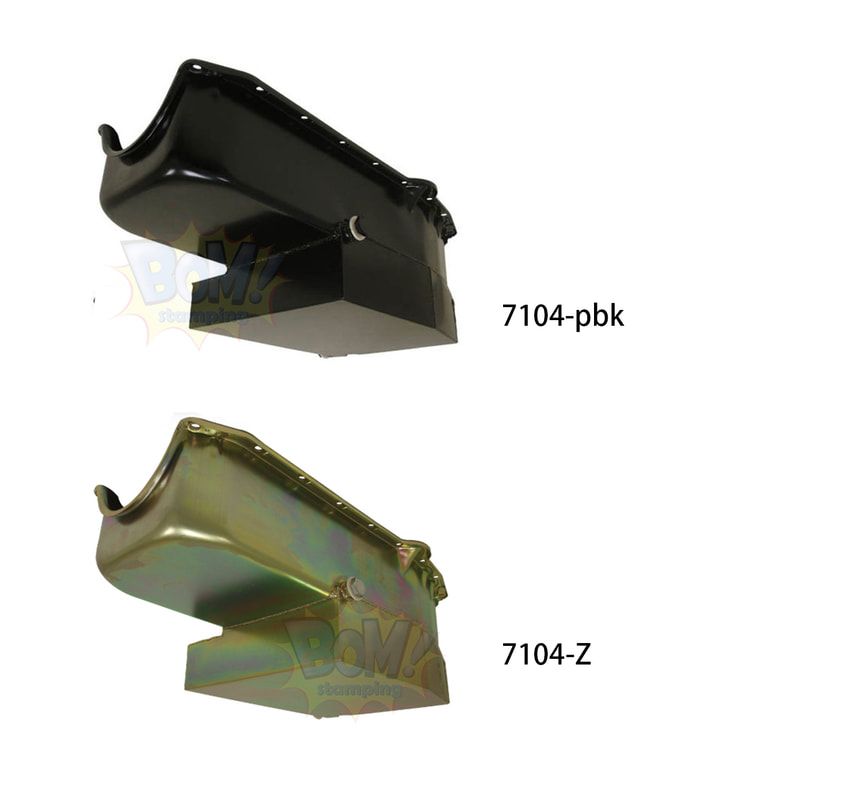

型號:7104

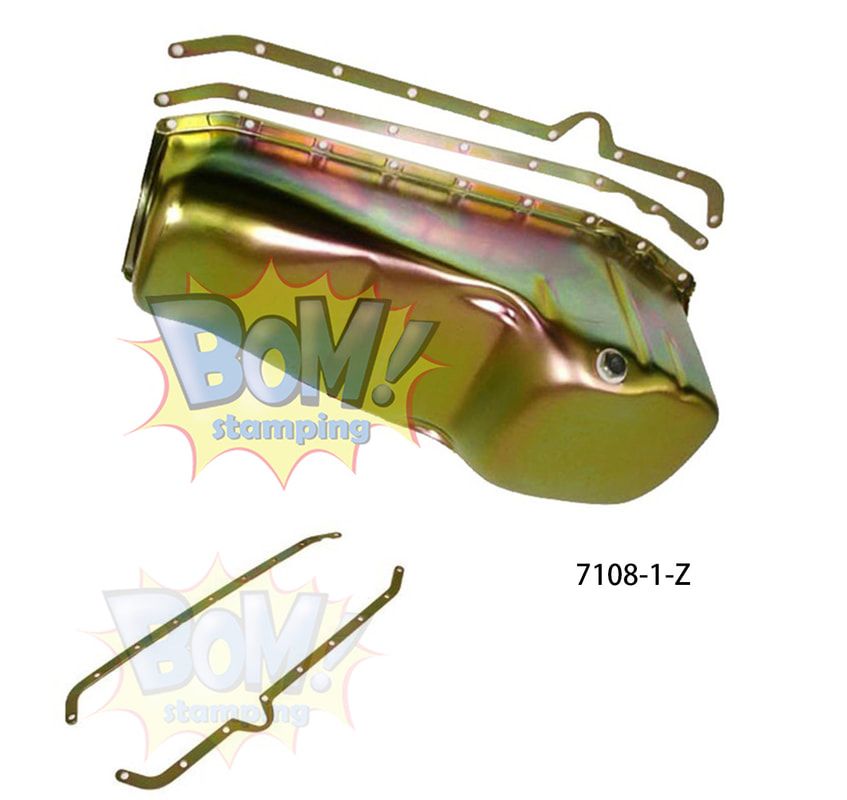

型號:7108-1-z

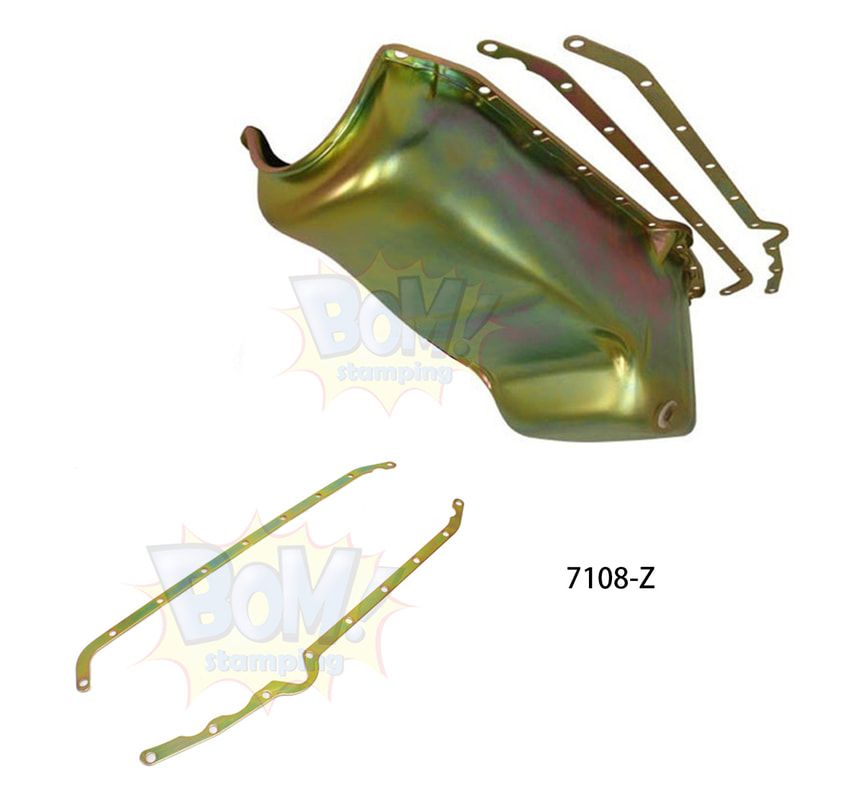

型號:7108-z

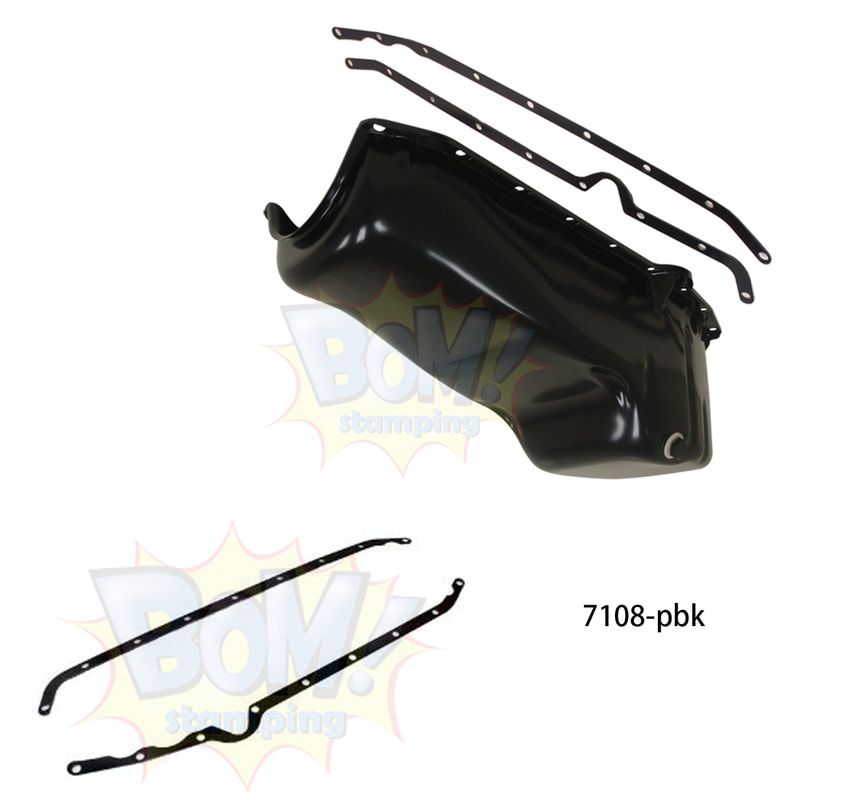

型號:7108-pbk

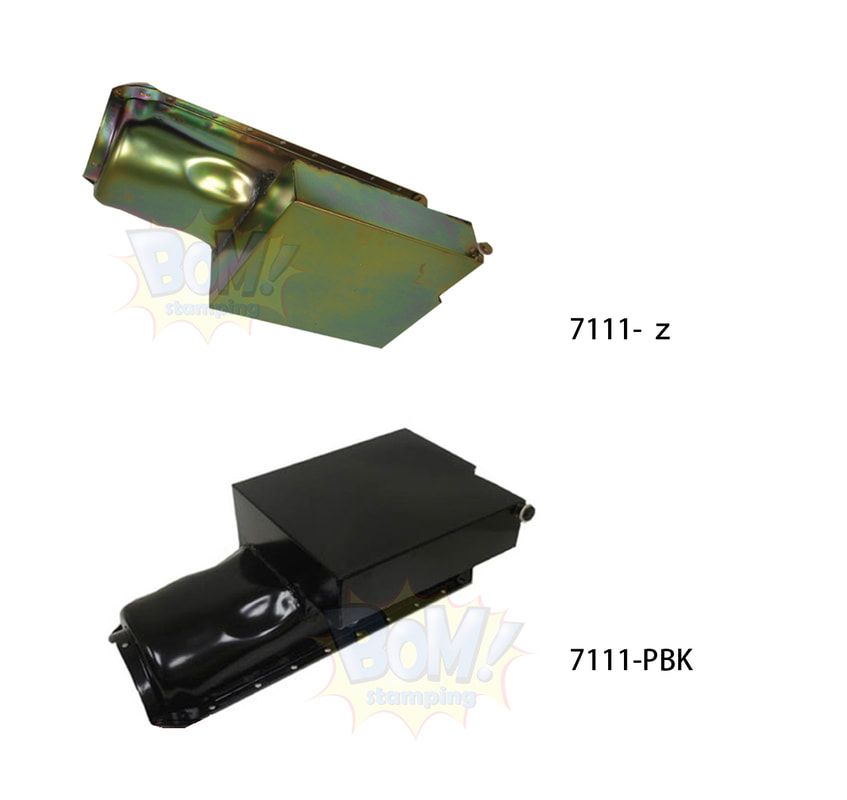

型號:7111

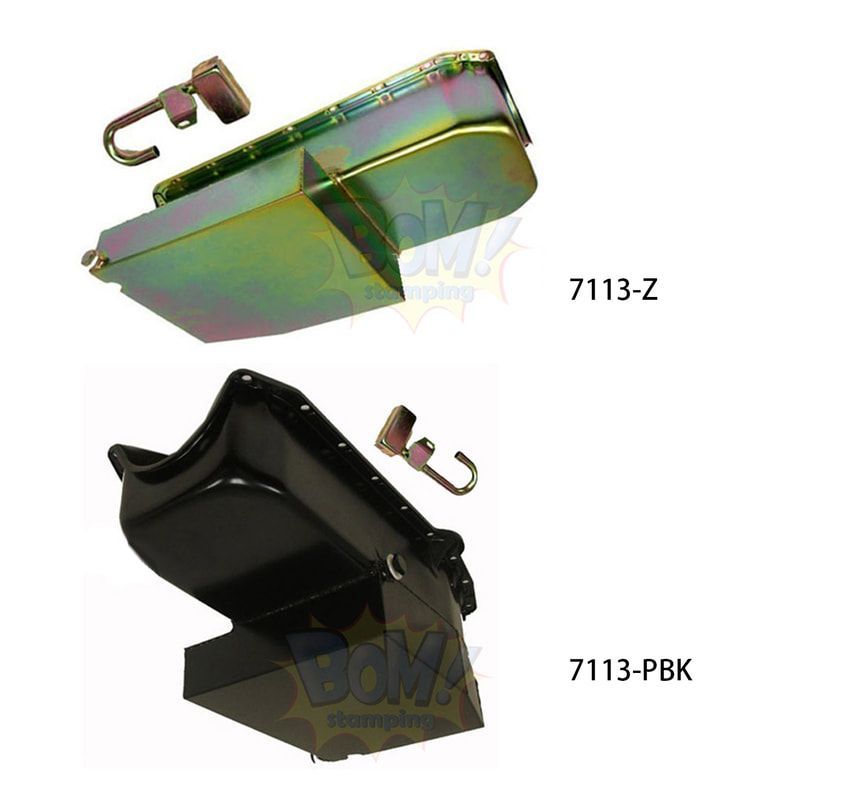

型號:7113

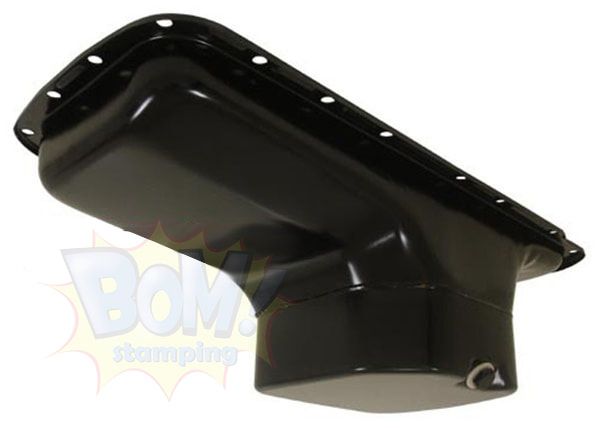

型號:7117-pbk

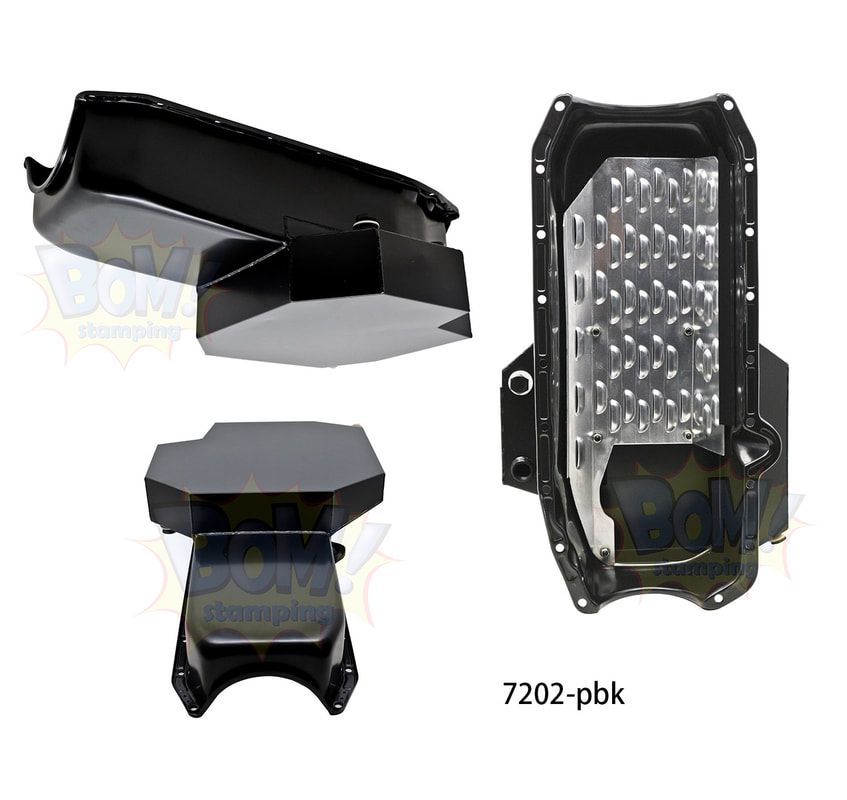

型號:7202

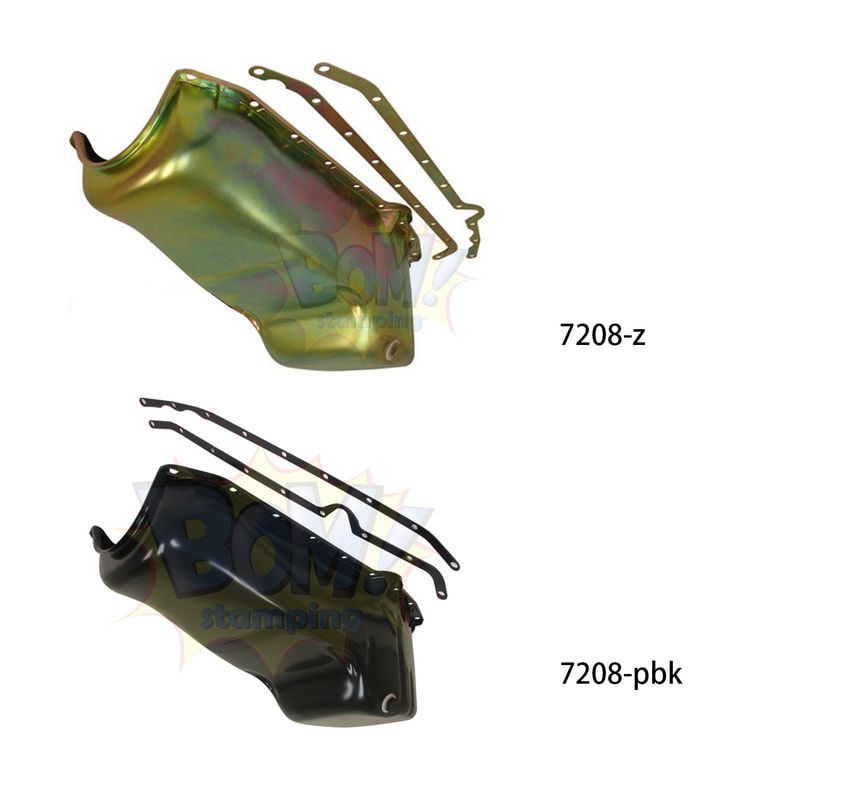

型號:7208-pbk

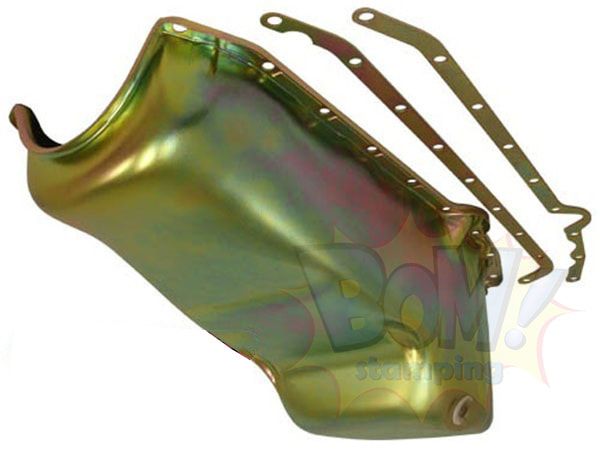

型號:7208-z
型號:7208

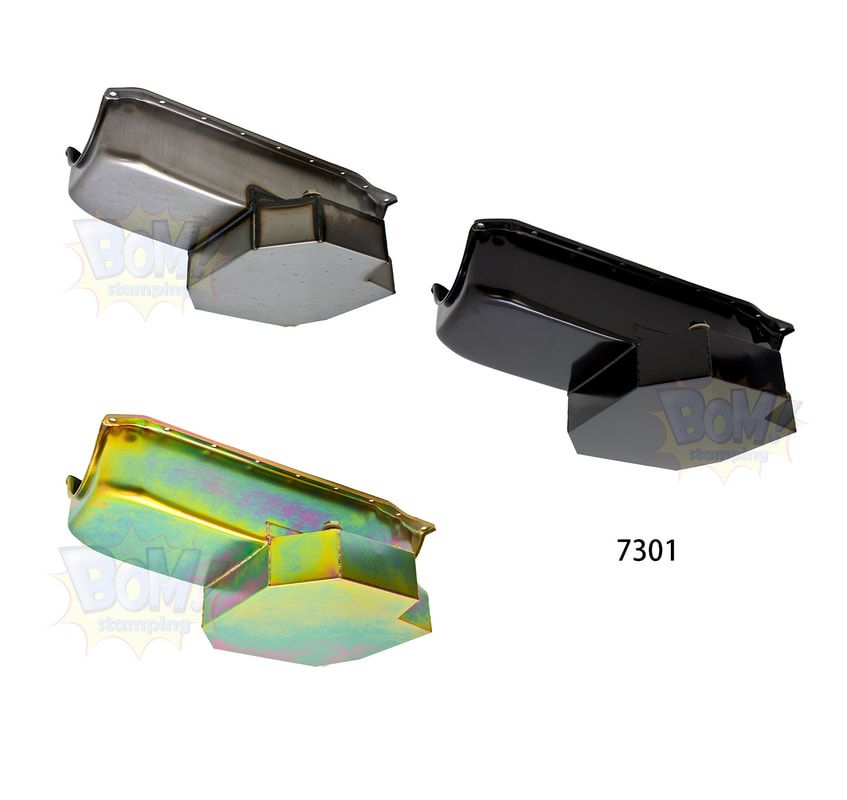

型號:7301

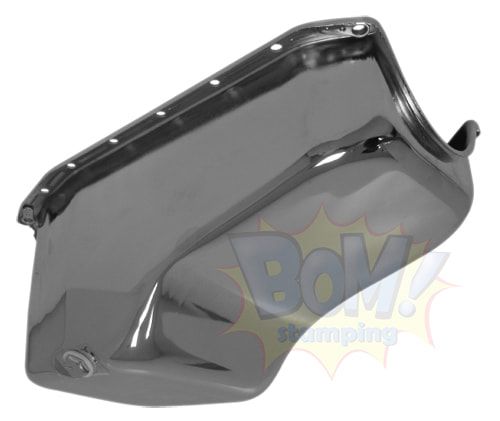

型號:7459

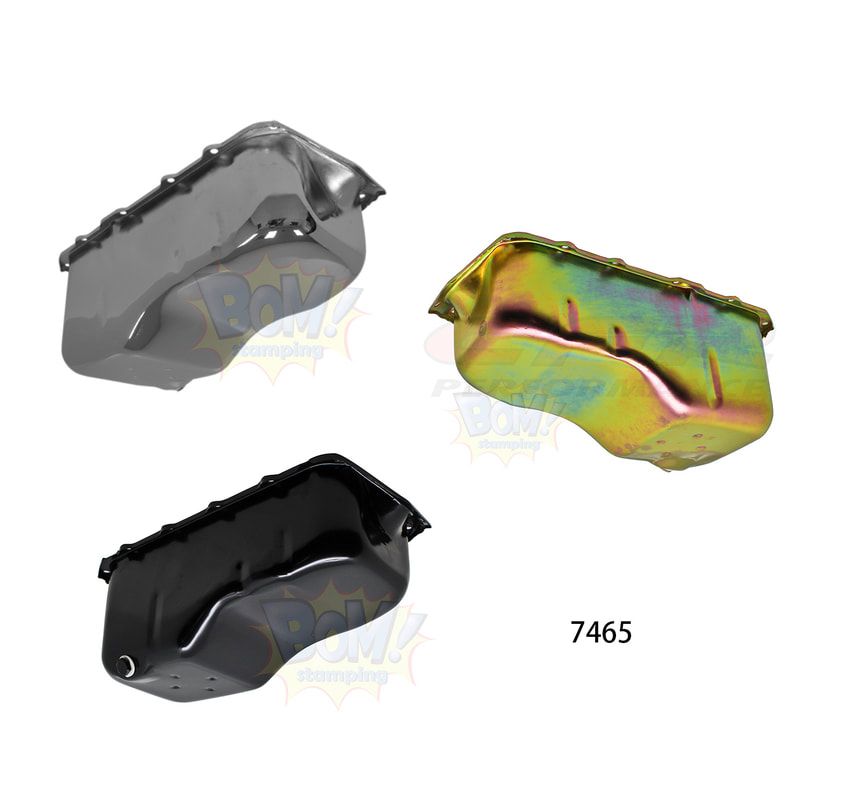

型號:7465

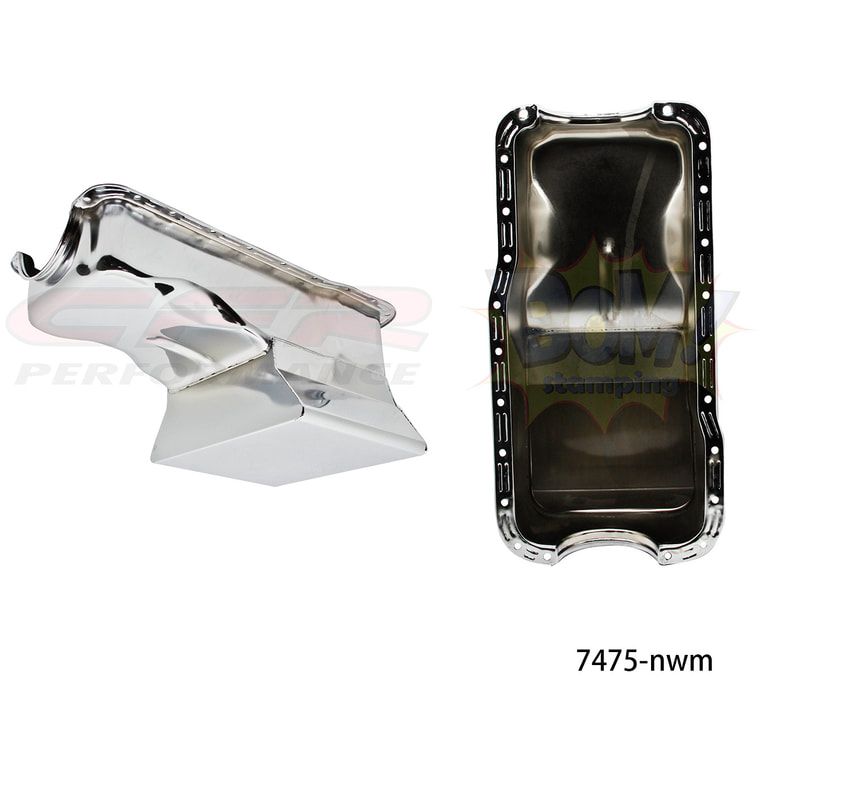

型號:7475

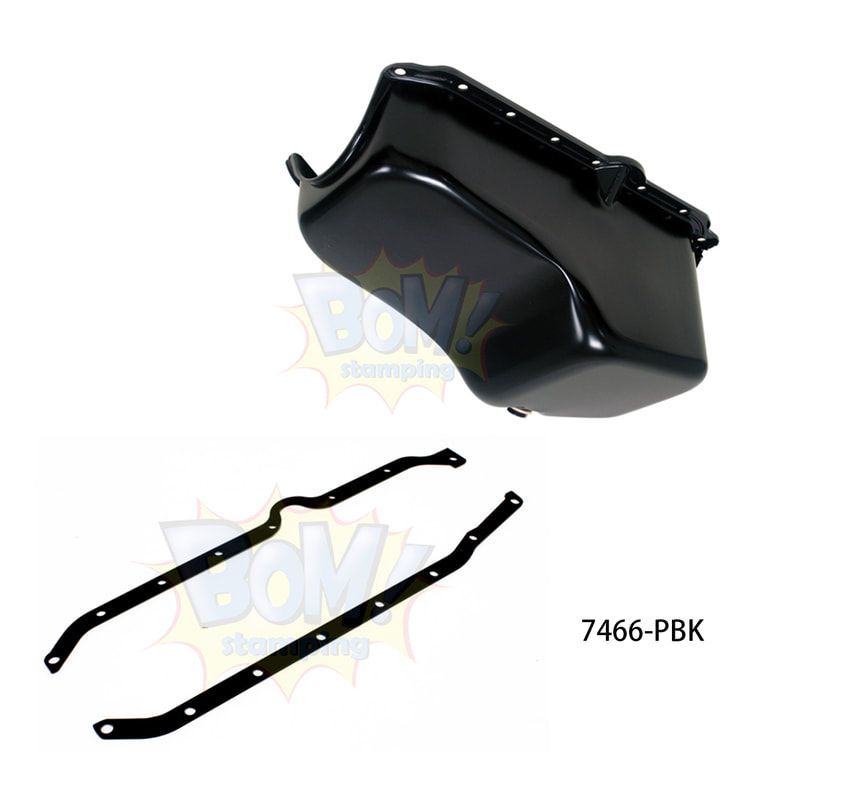

型號:7466

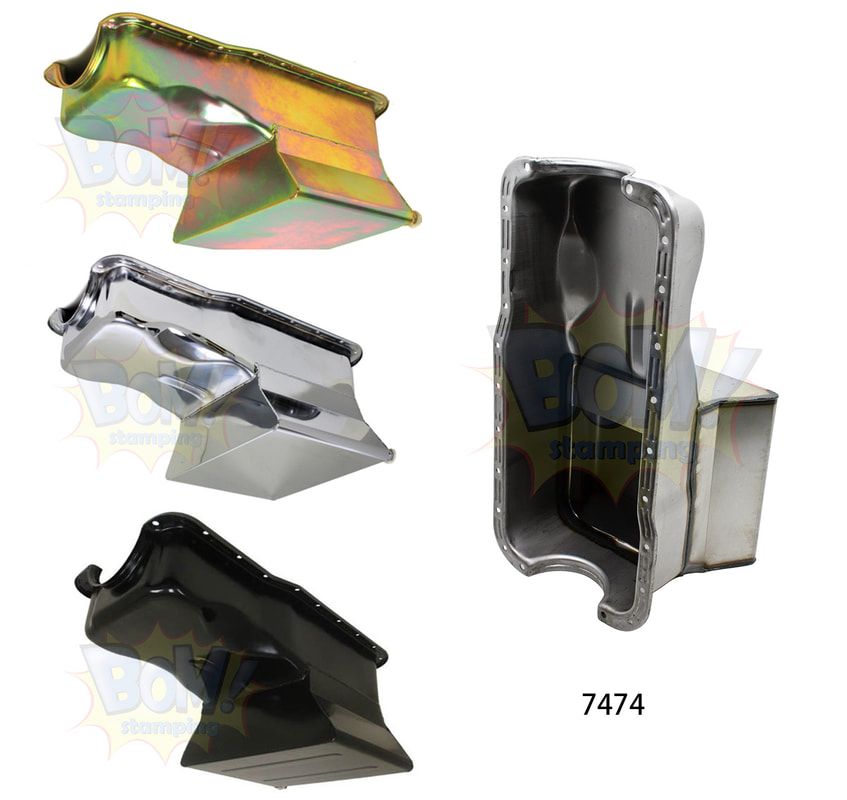

型號:7474

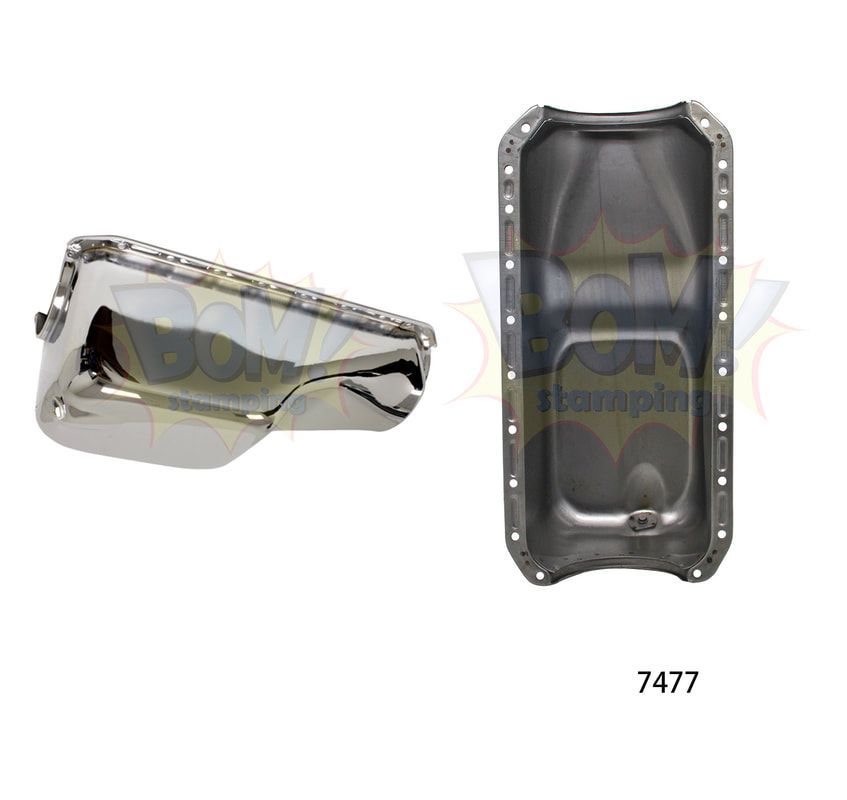

型號:7477

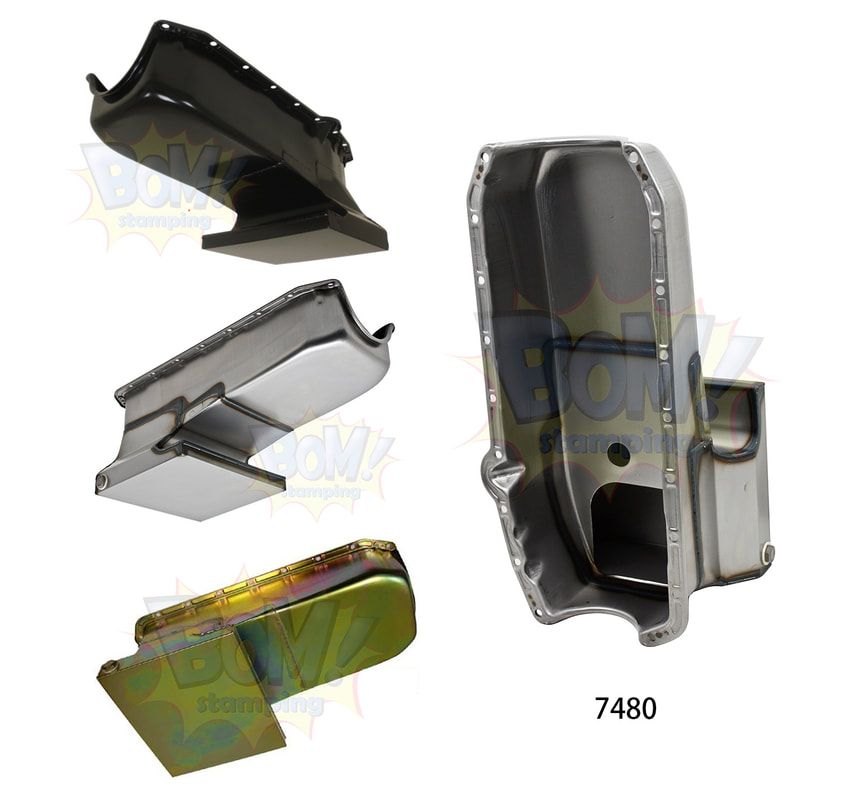

型號:7480

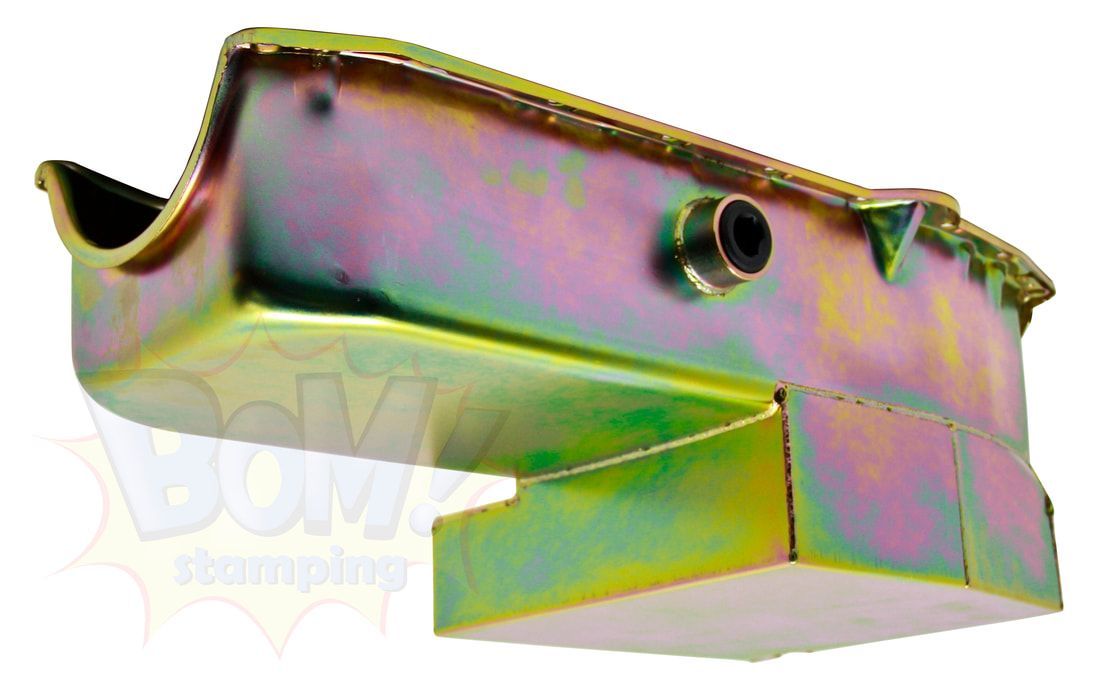

型號:7204-z-nwm

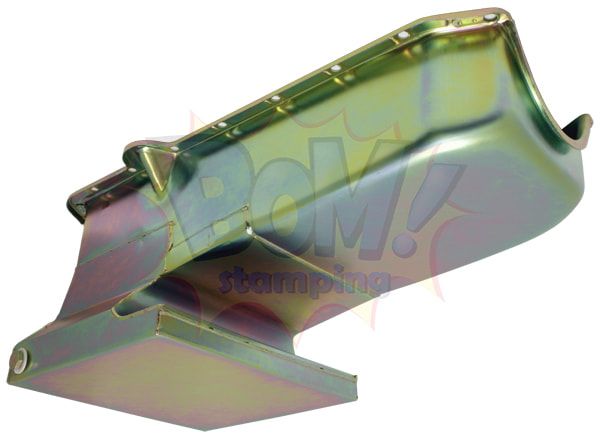

型號:7481-z

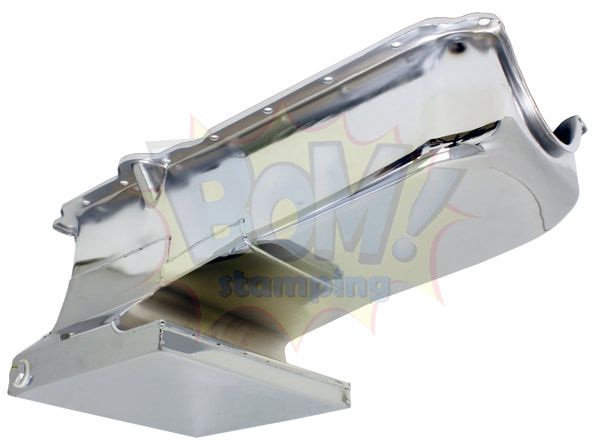

型號:7482

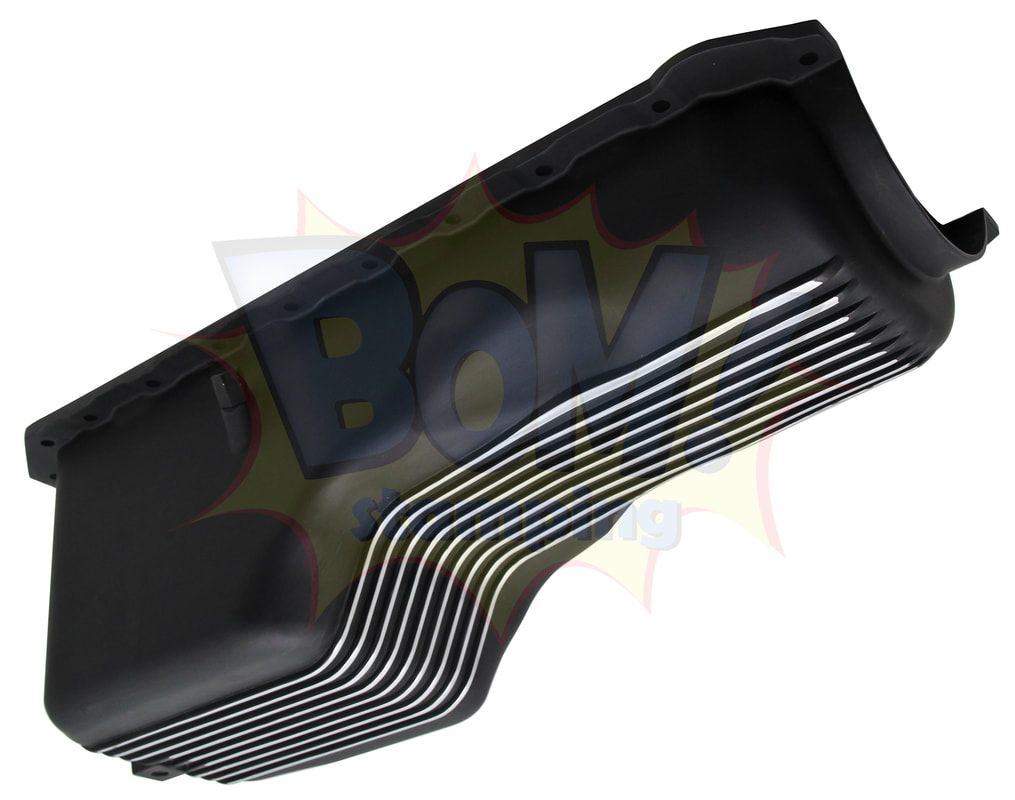

型號:7440-pbk-nwm

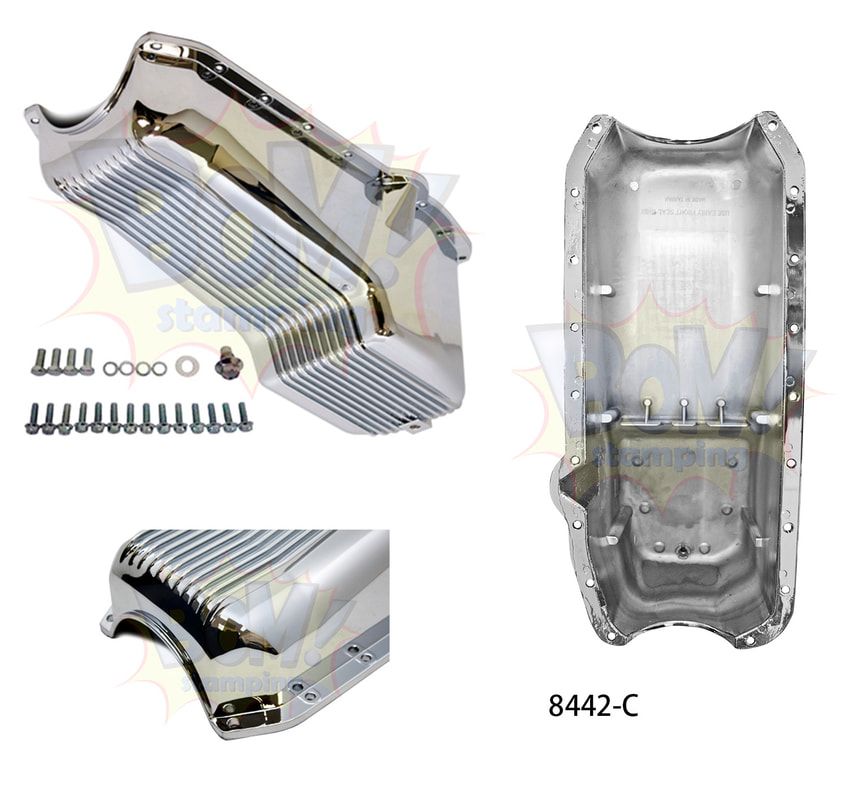

型號:8442

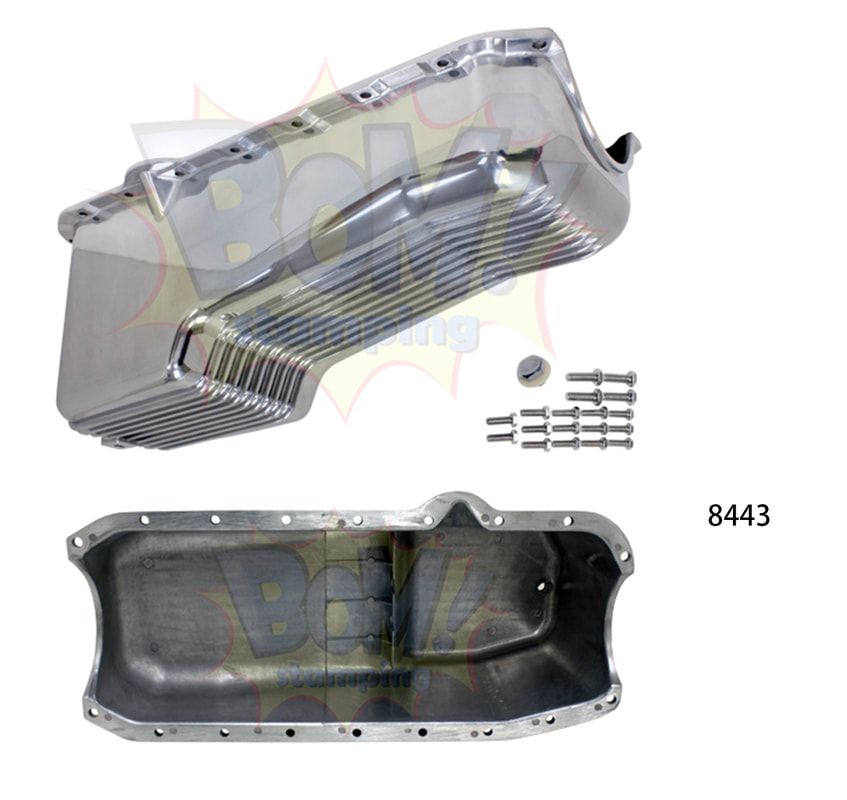

型號:8443

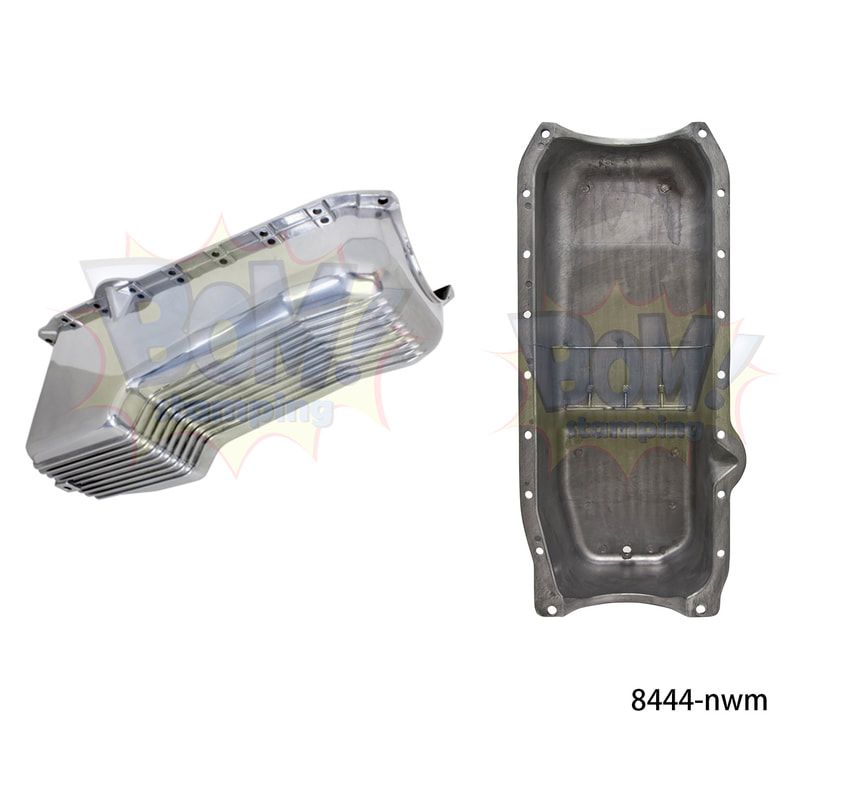

型號:8444

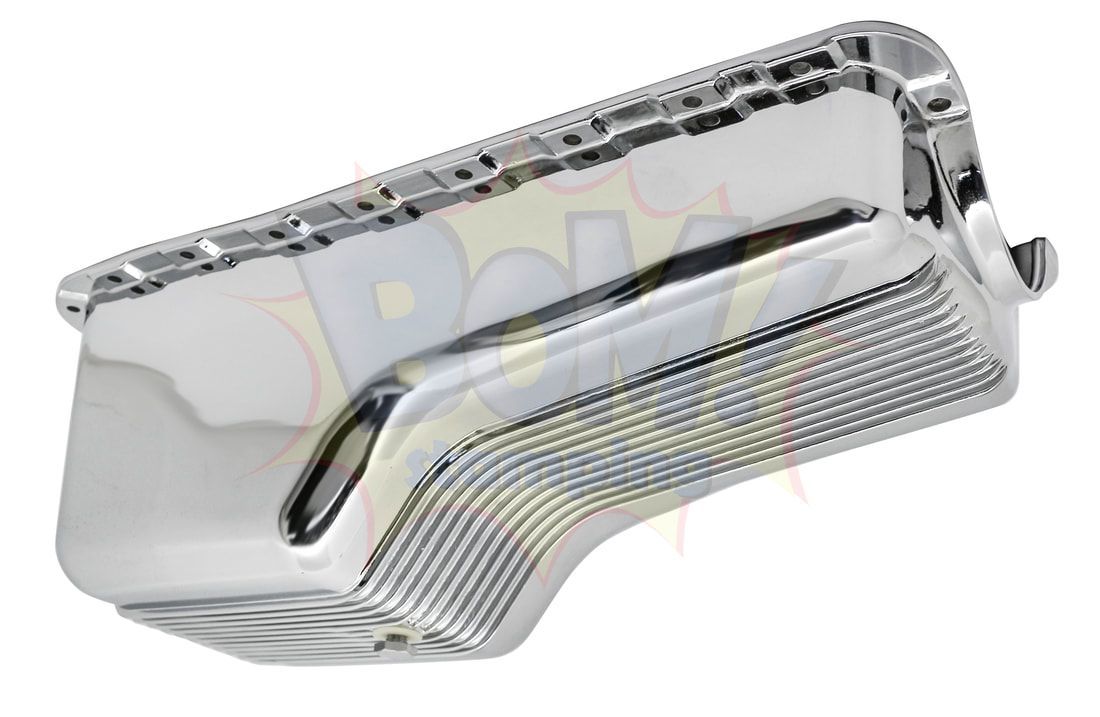

型號:8445-c

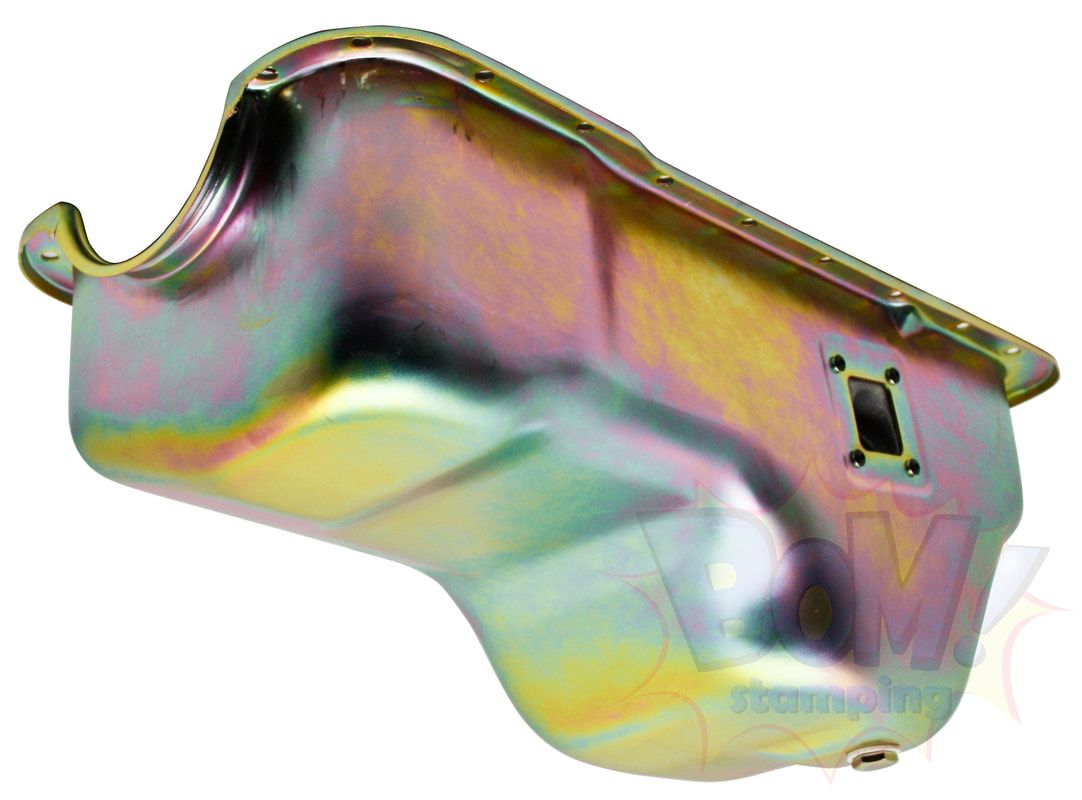

型號:8791-z

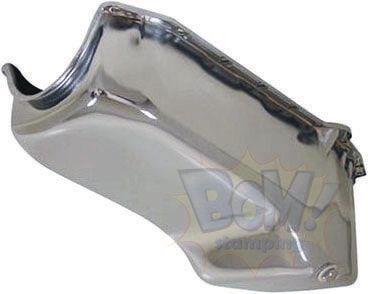

型號:9005

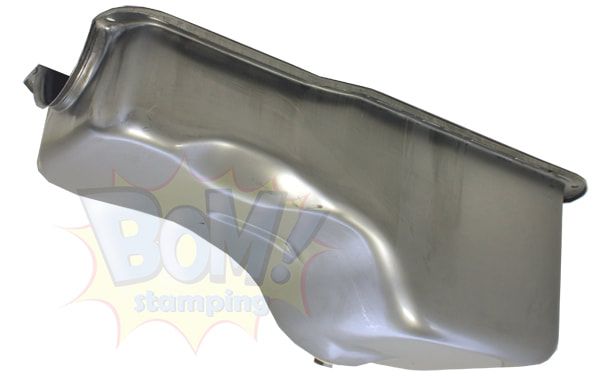

型號:9078r

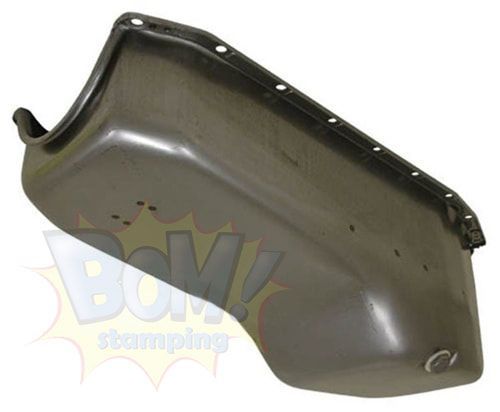

型號:9092-r
型號:9091

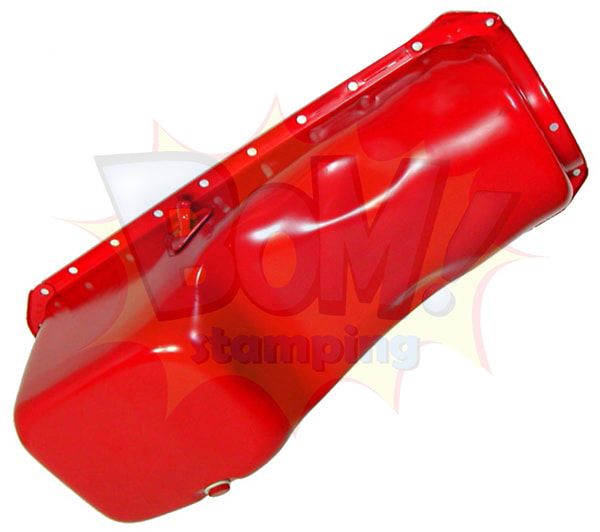

型號:9294-po

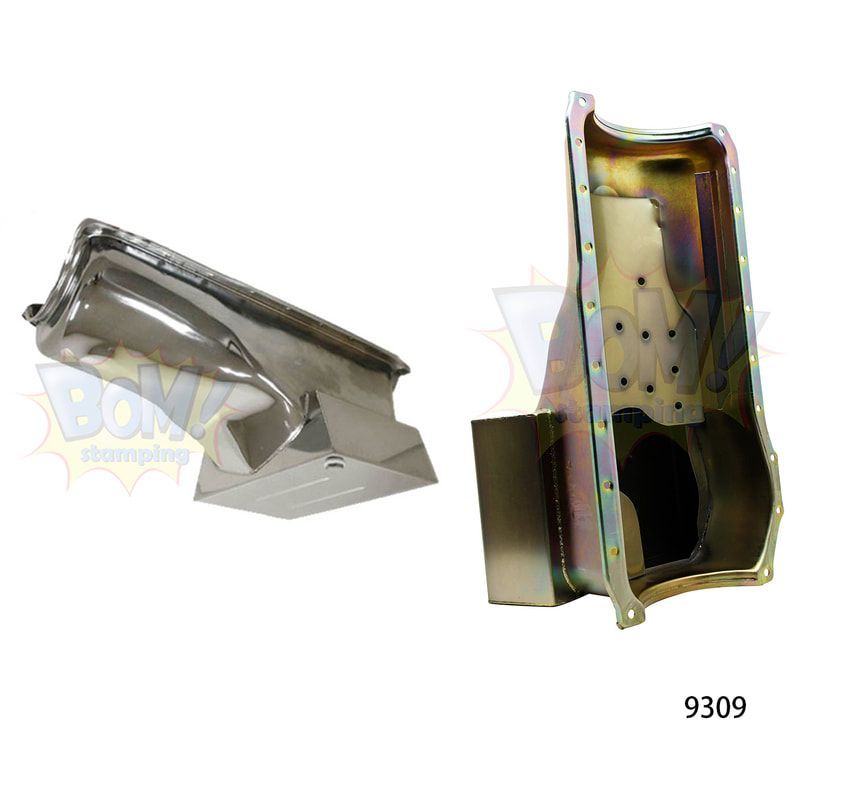

型號:9309

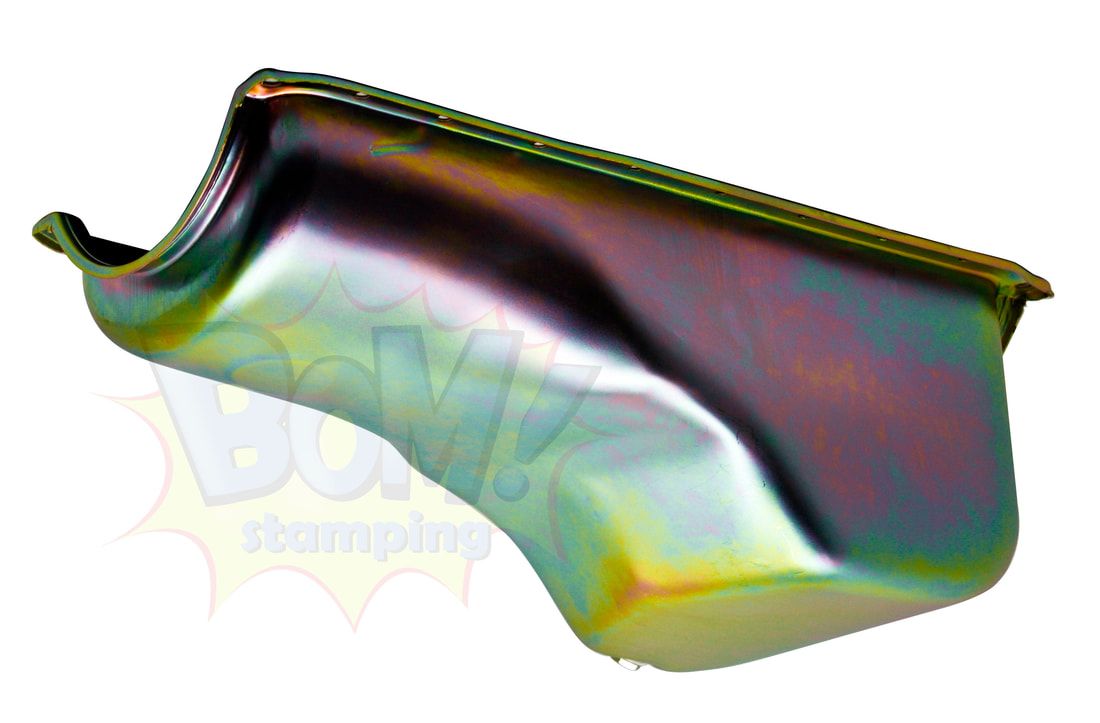

型號:9310-z-nwm

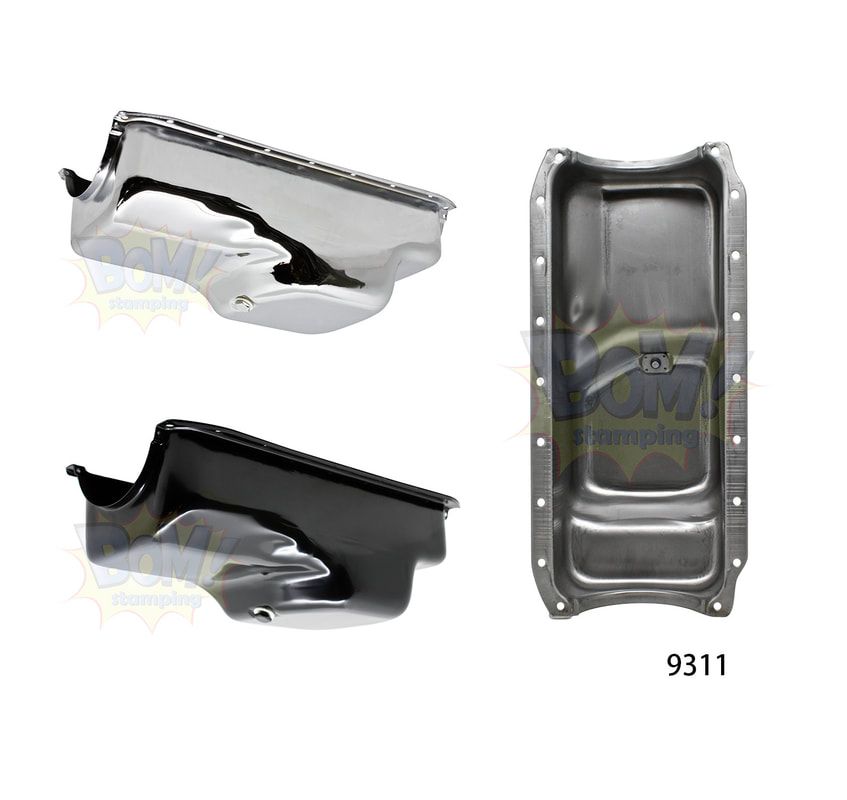

型號:9311

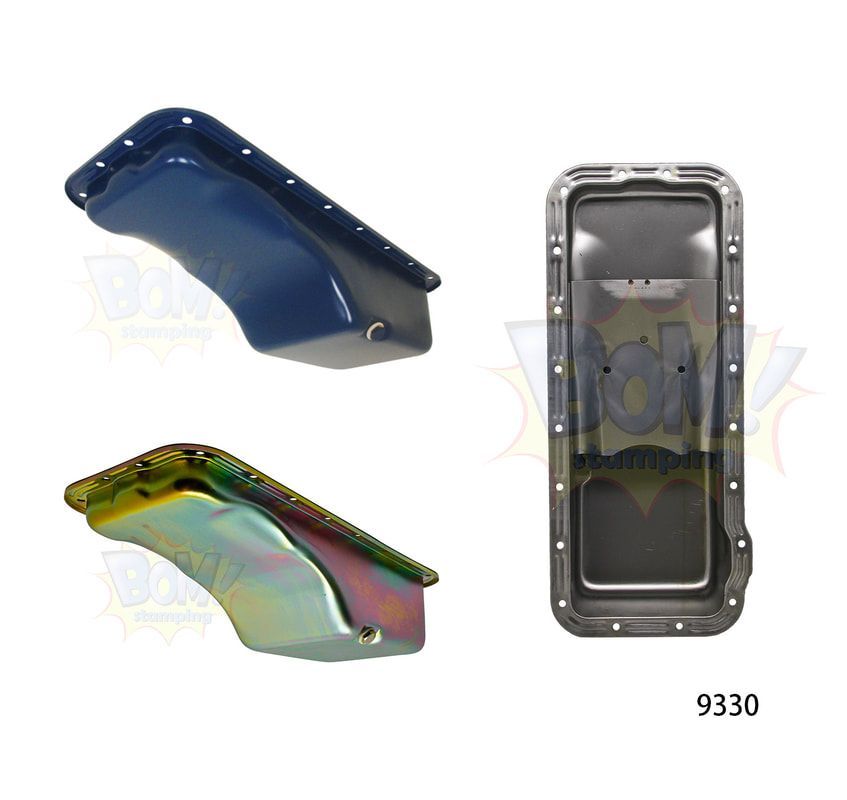

型號:9330

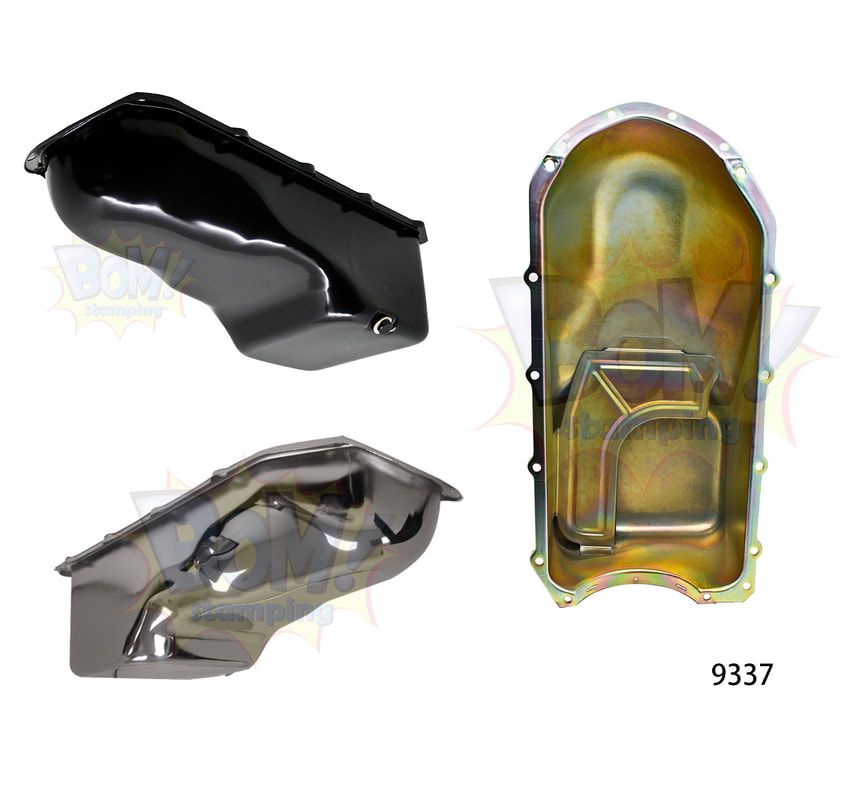

型號:9337

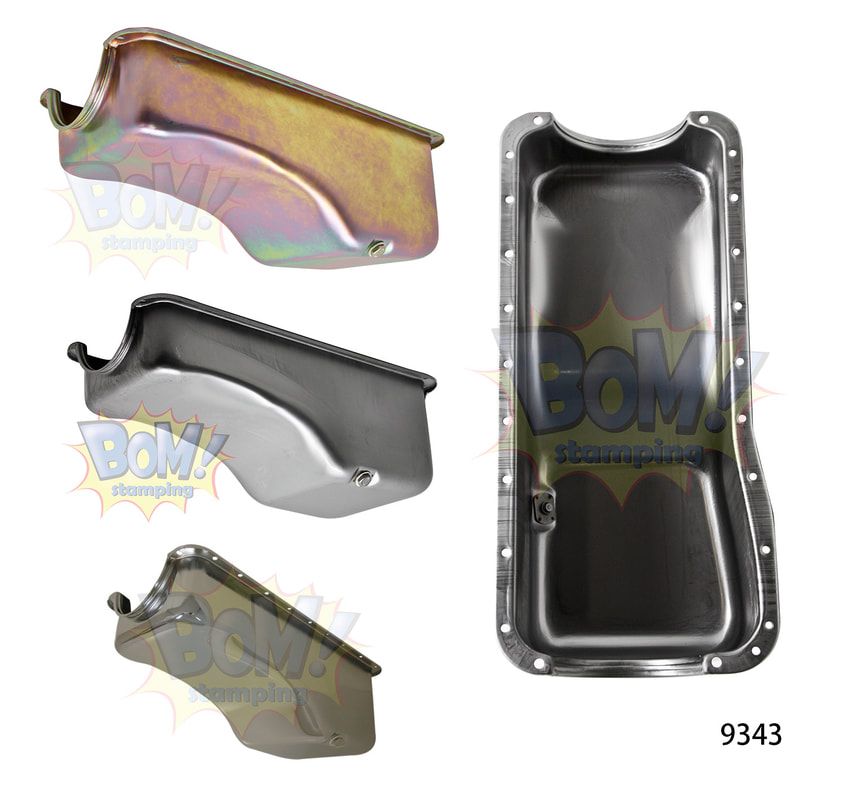

型號:9343

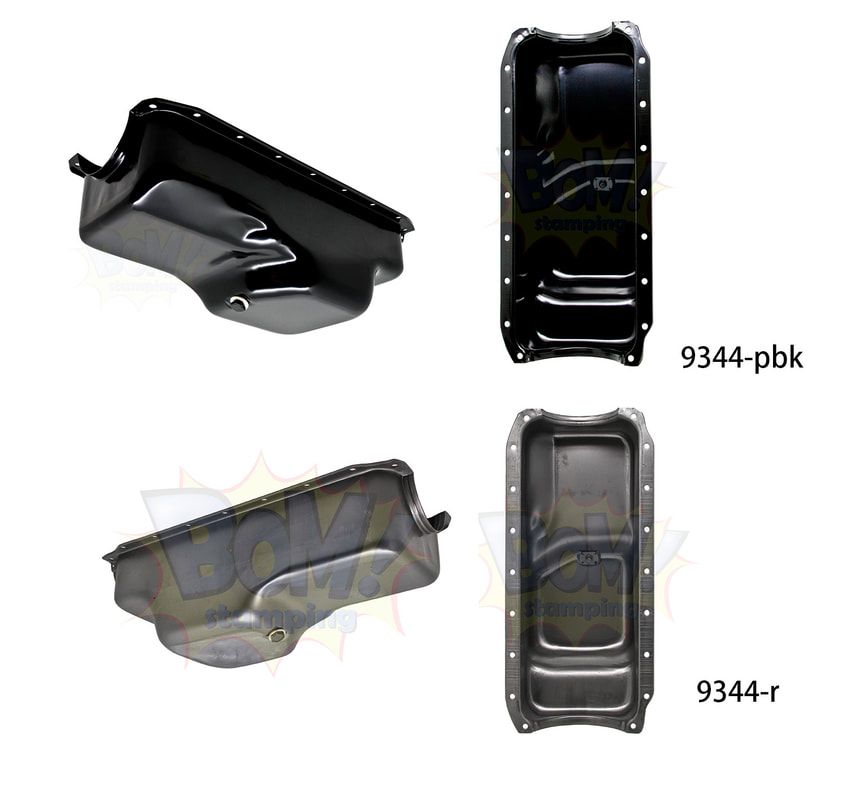

型號:9344

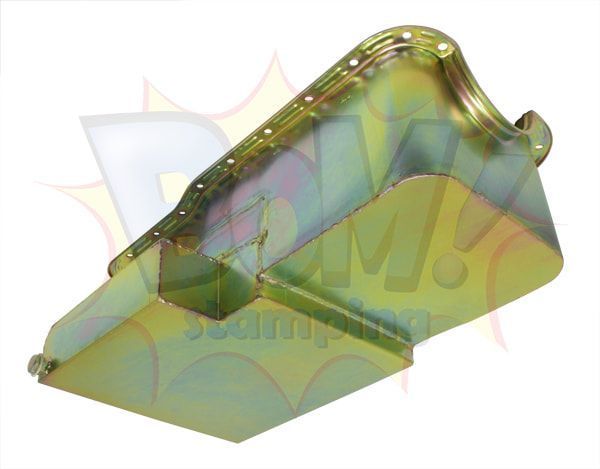

型號:9351-z

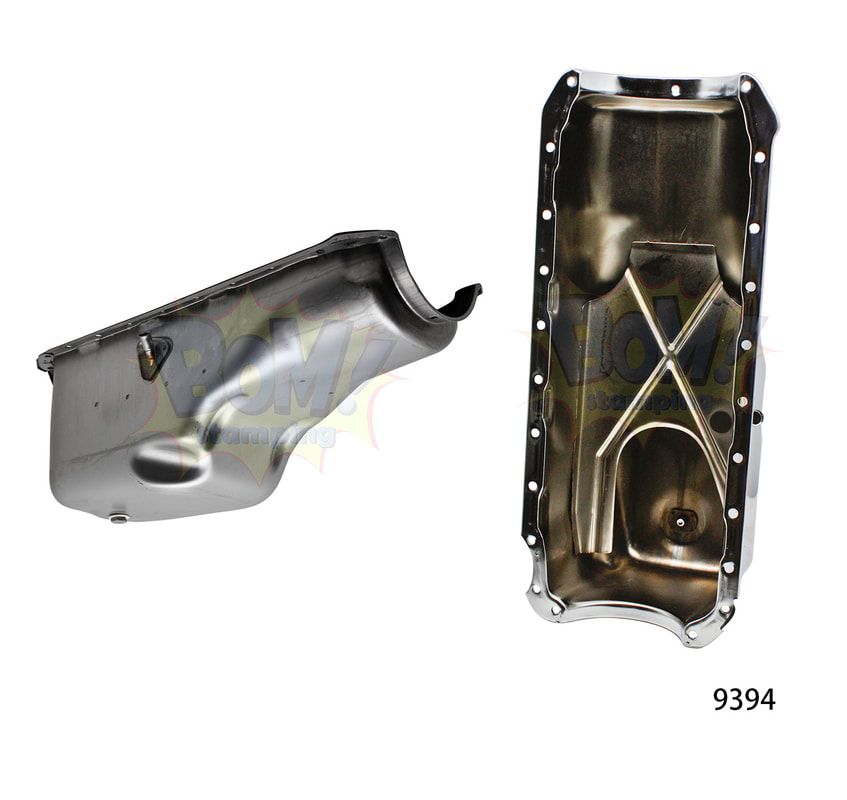

型號:9394

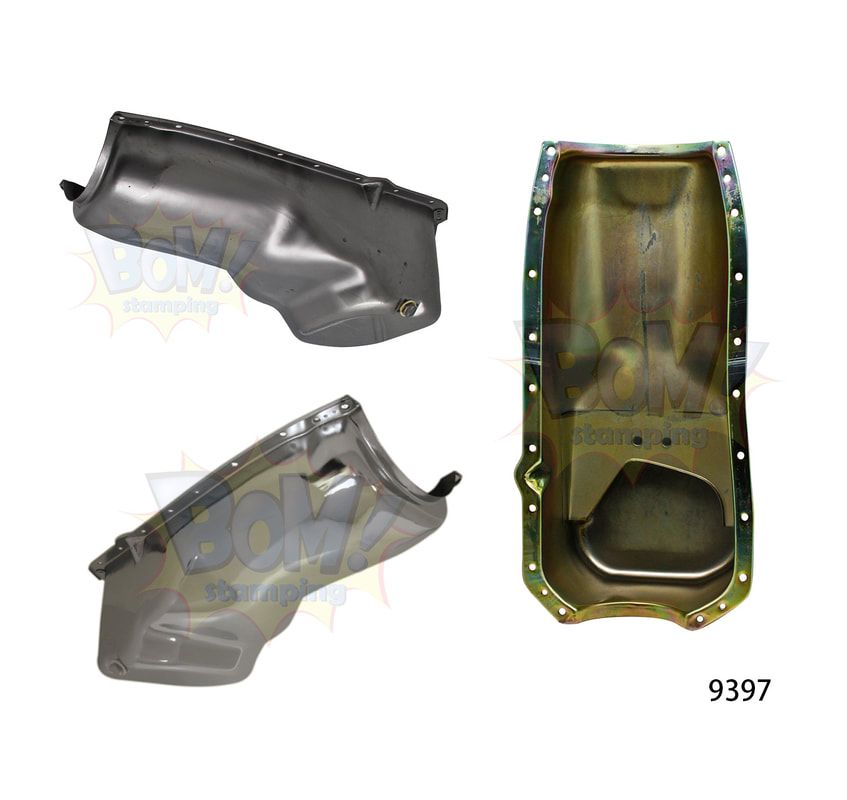

型號:9397

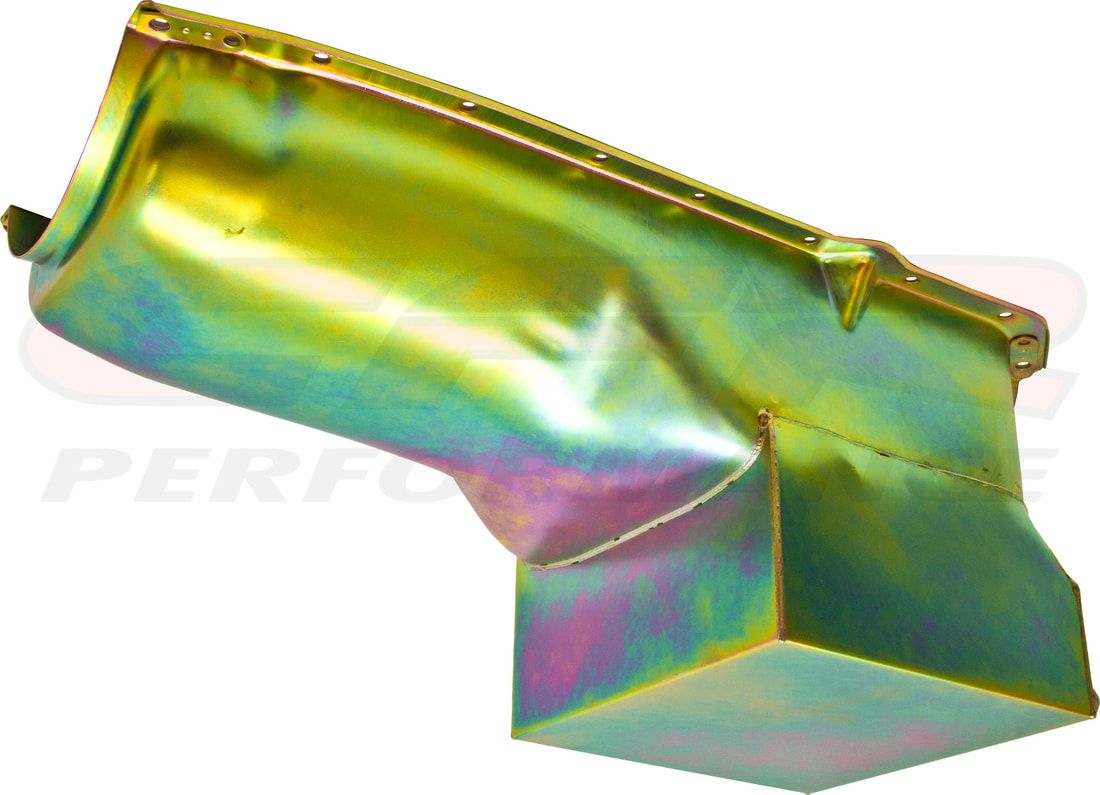

型號:9398-z

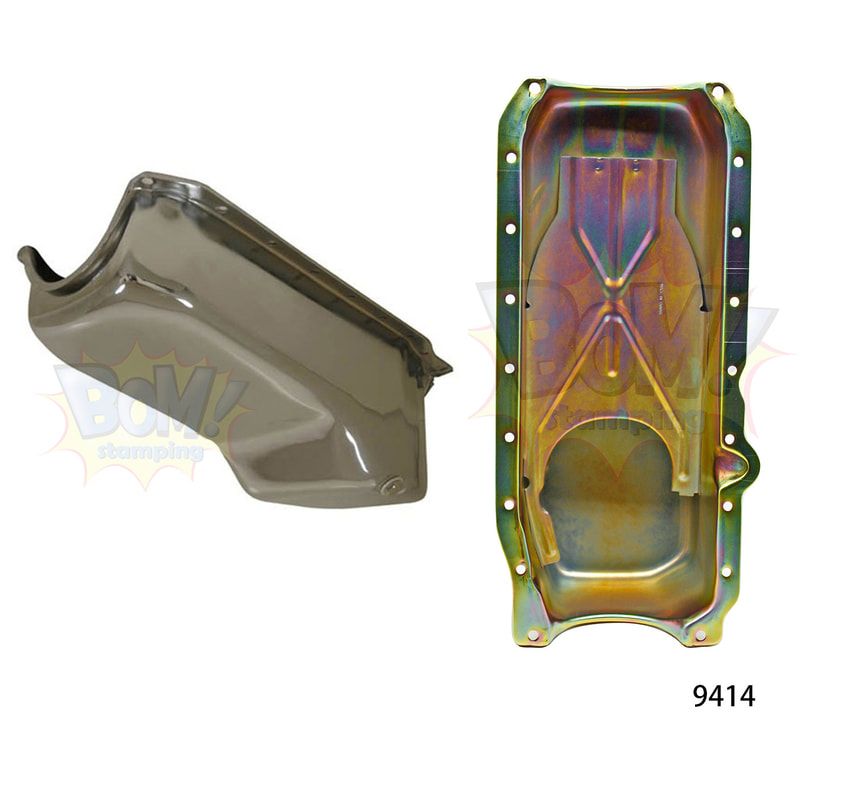

型號:9414

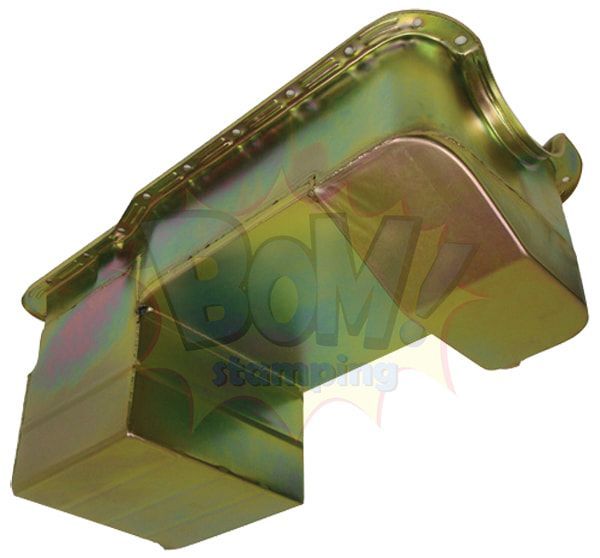

型號:9448

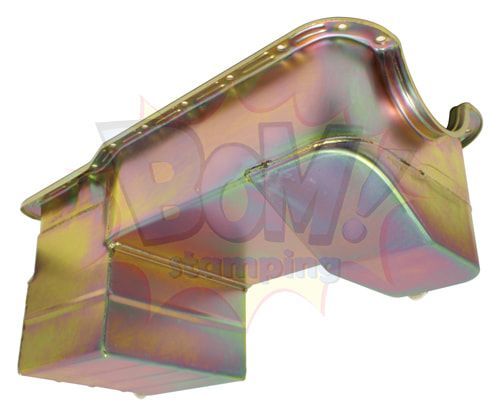

型號:9450-z

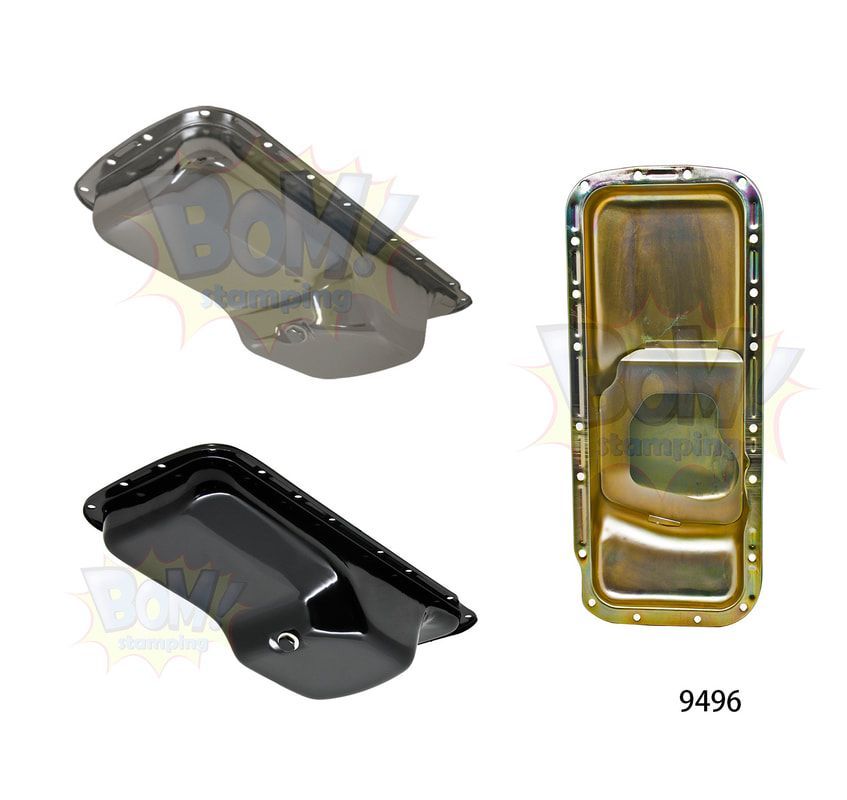

型號:9496

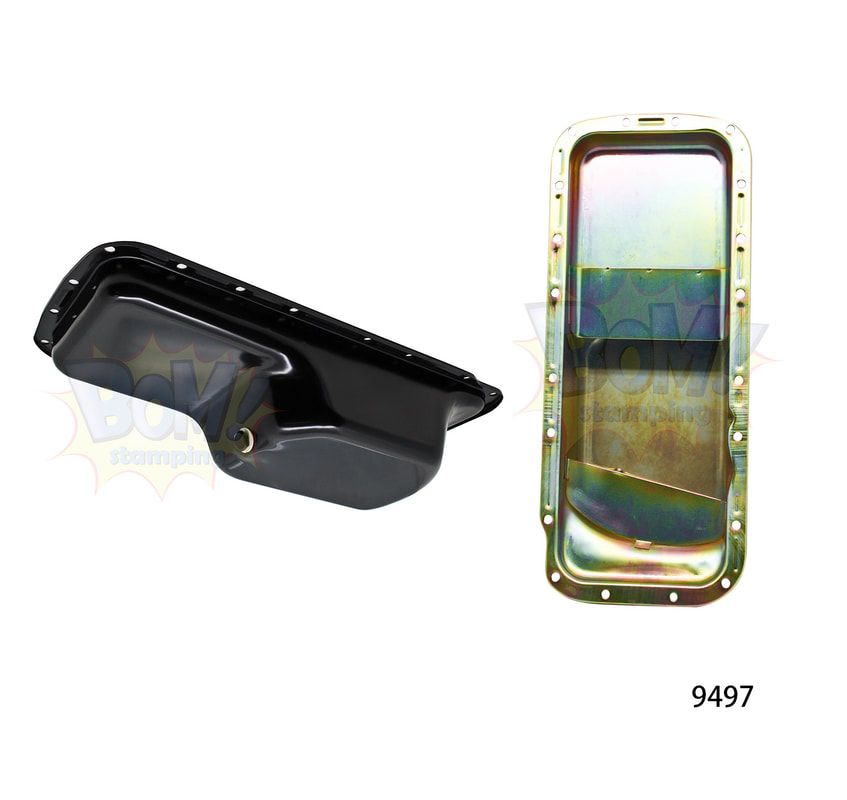

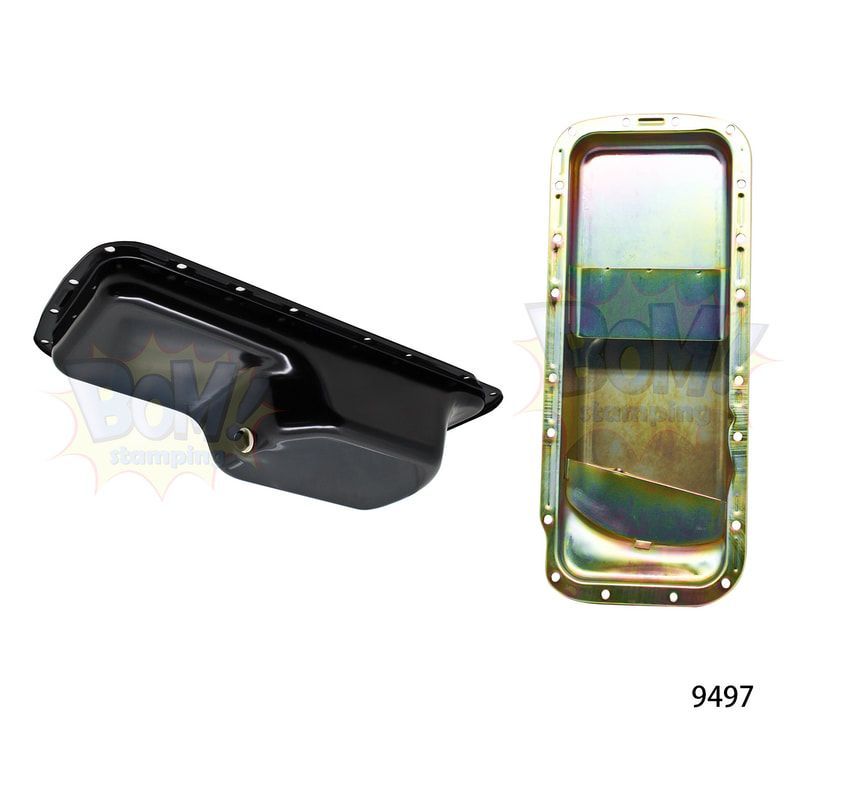

型號:9497

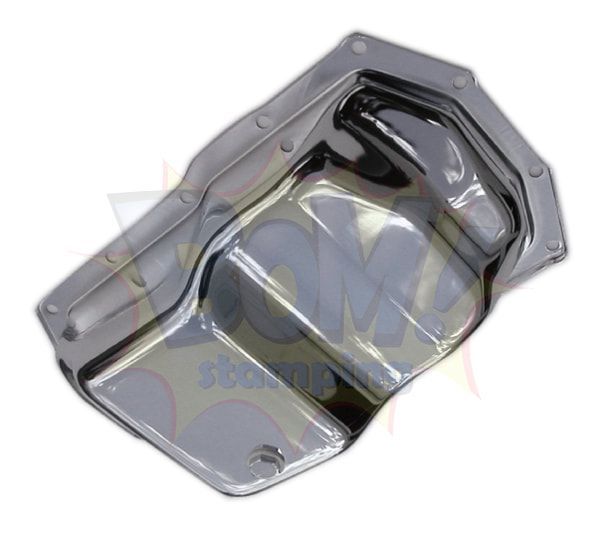

型號:9590

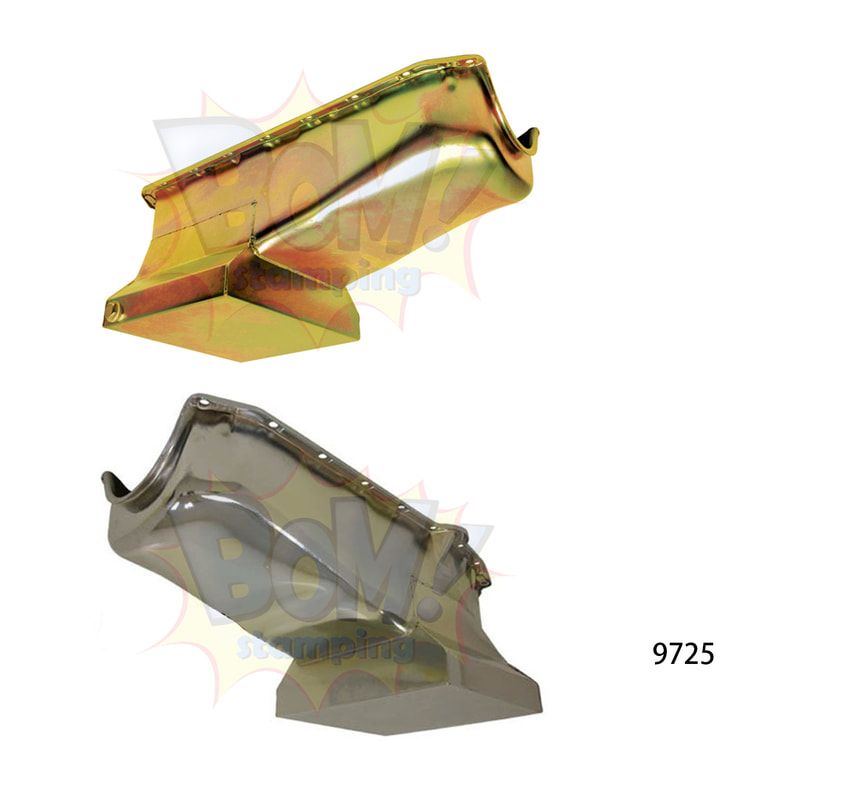

型號:9725

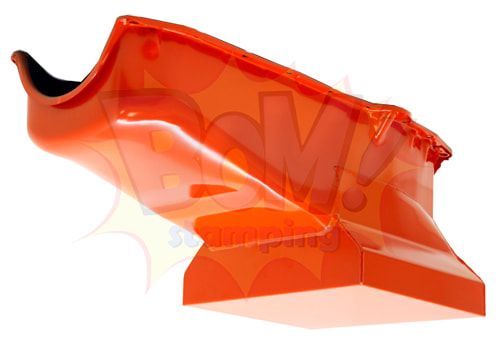

型號:9726

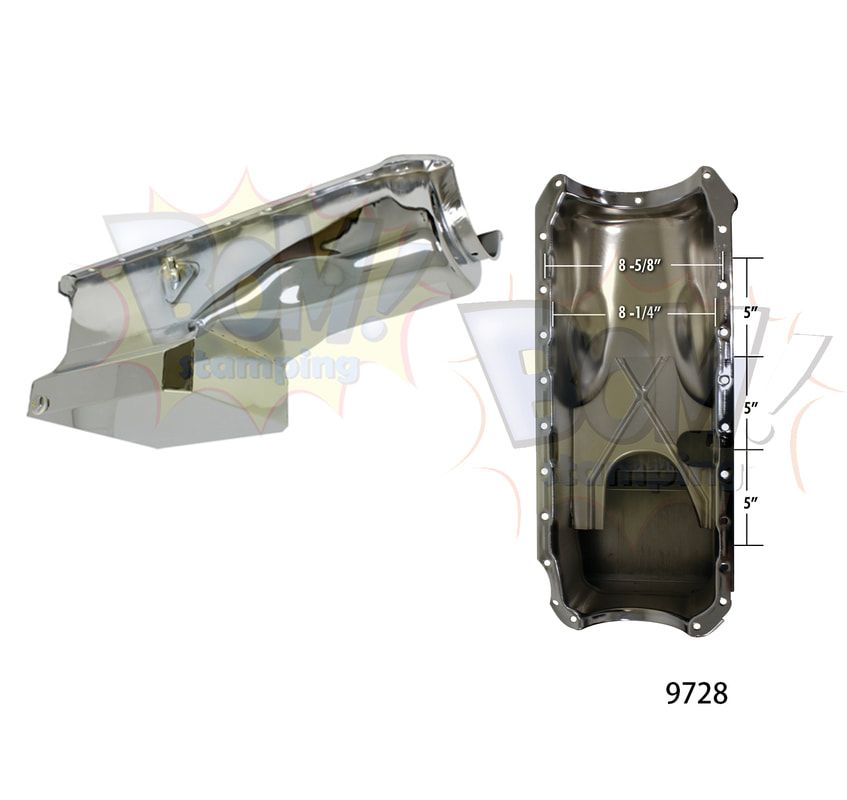

型號:9728

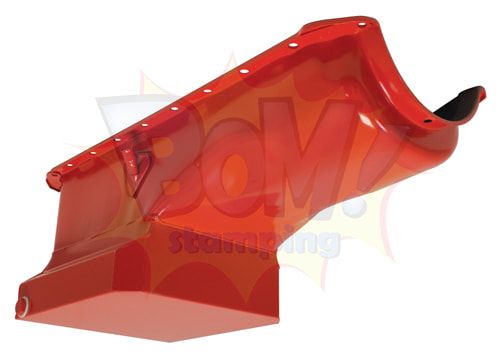

型號:9729

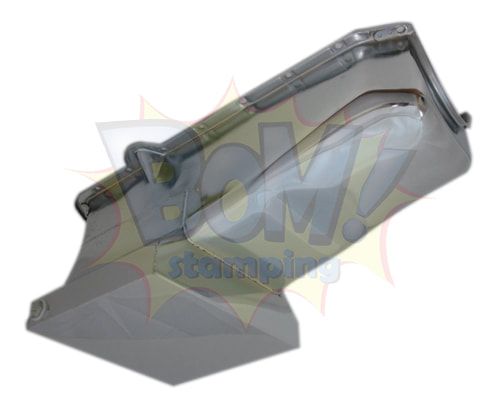

型號:9731

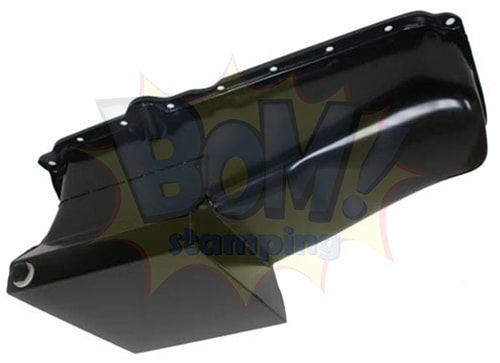

型號:9732

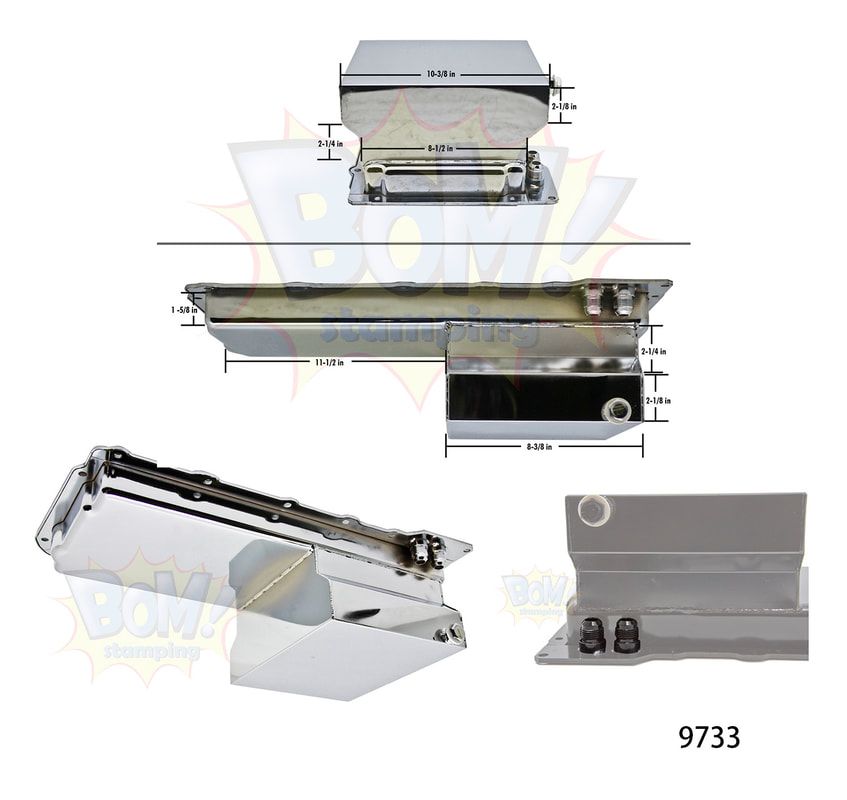

型號:9733

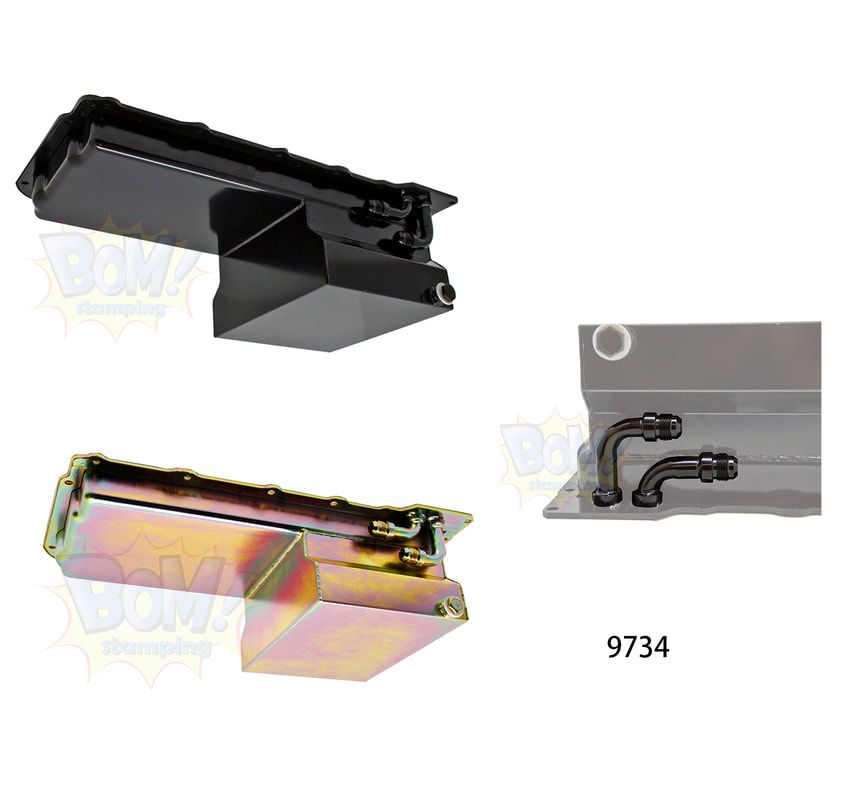

型號:9734

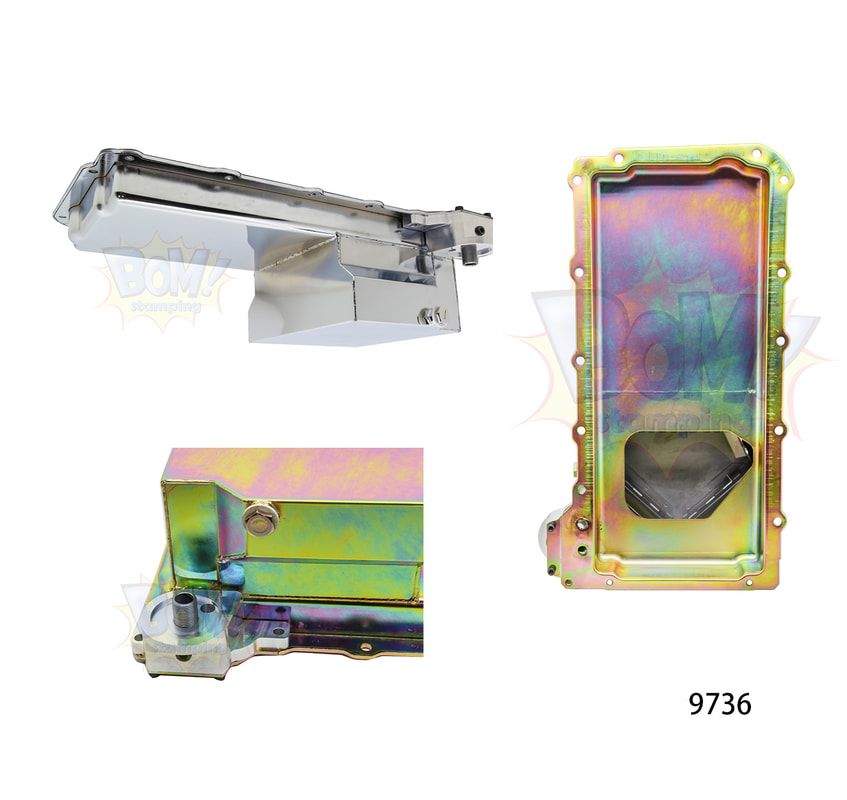

型號:9736

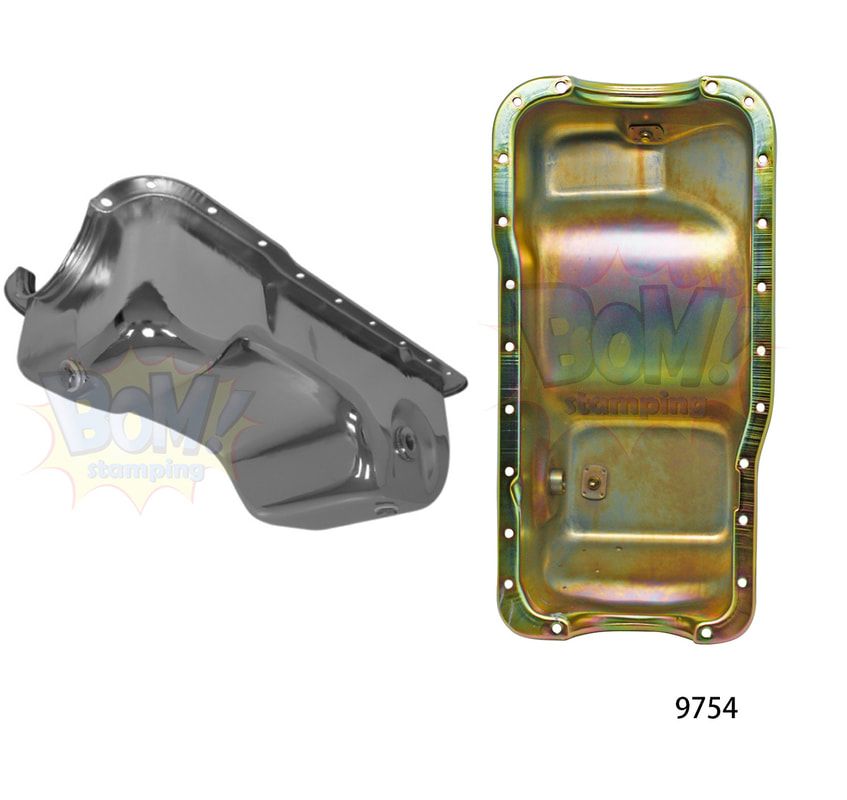

型號:9754

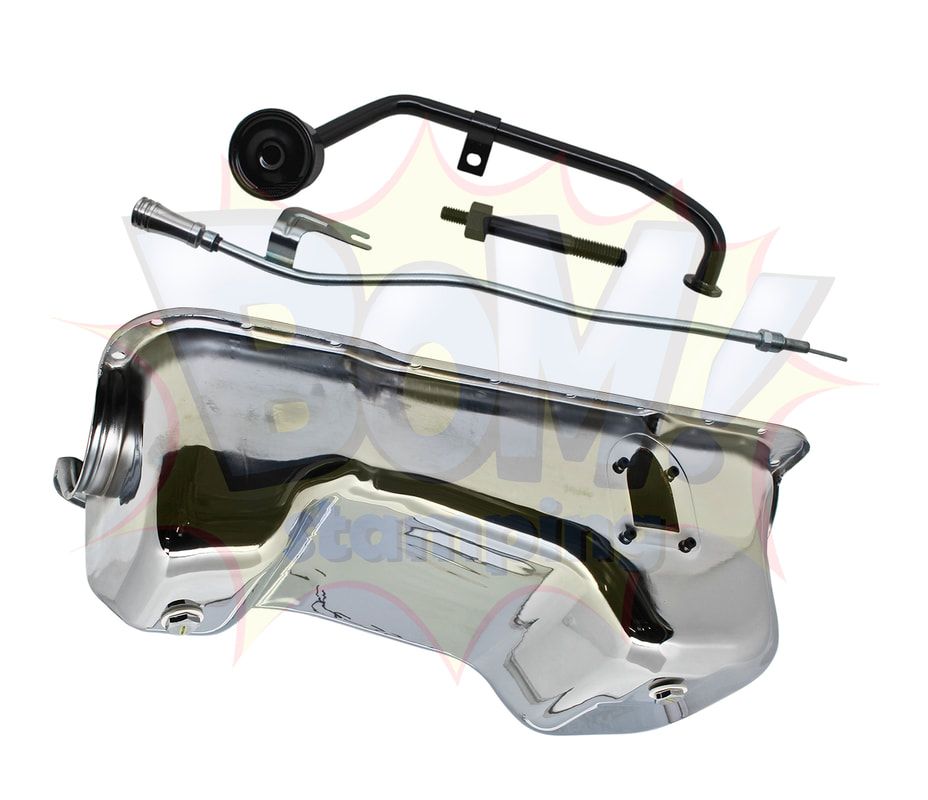

型號:9755-c-kit-nwm

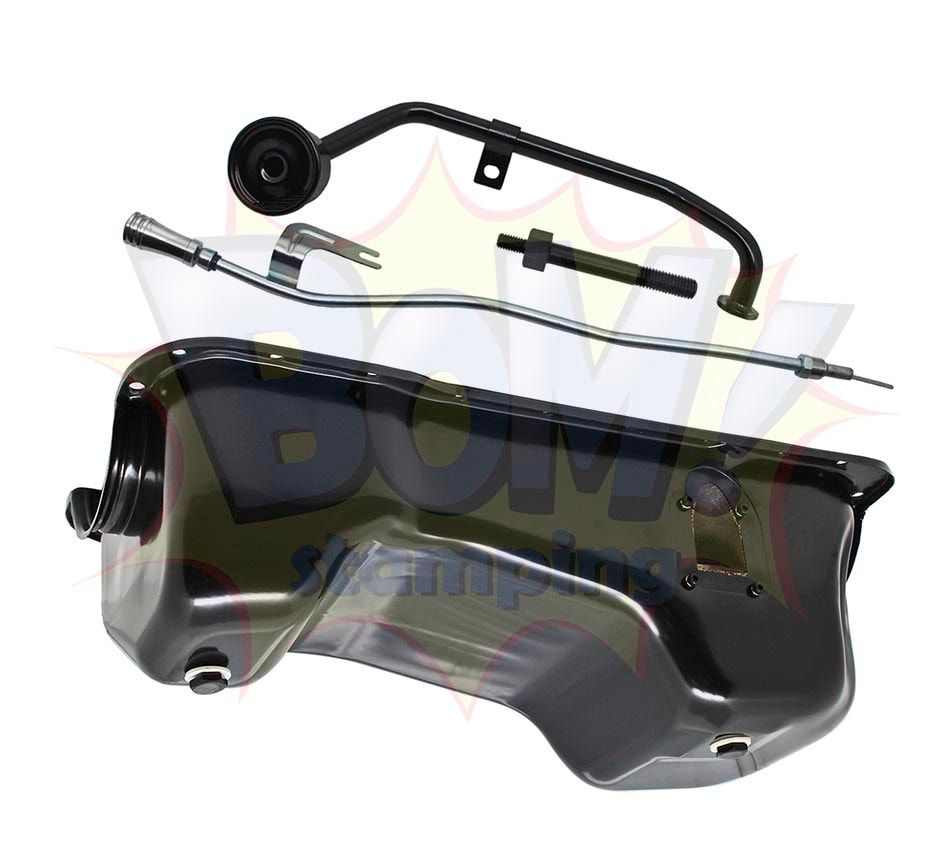

型號:9755-pbk-nwm

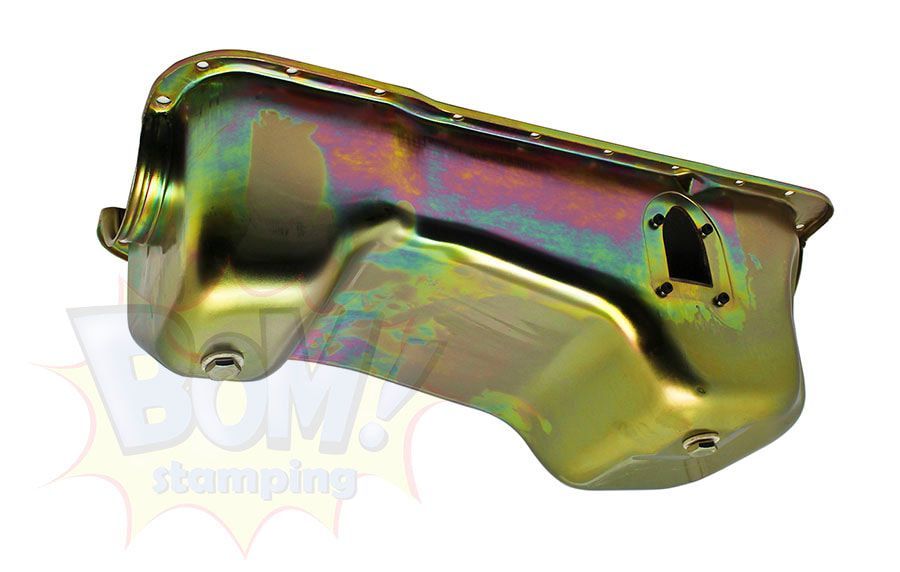

型號:9755-z

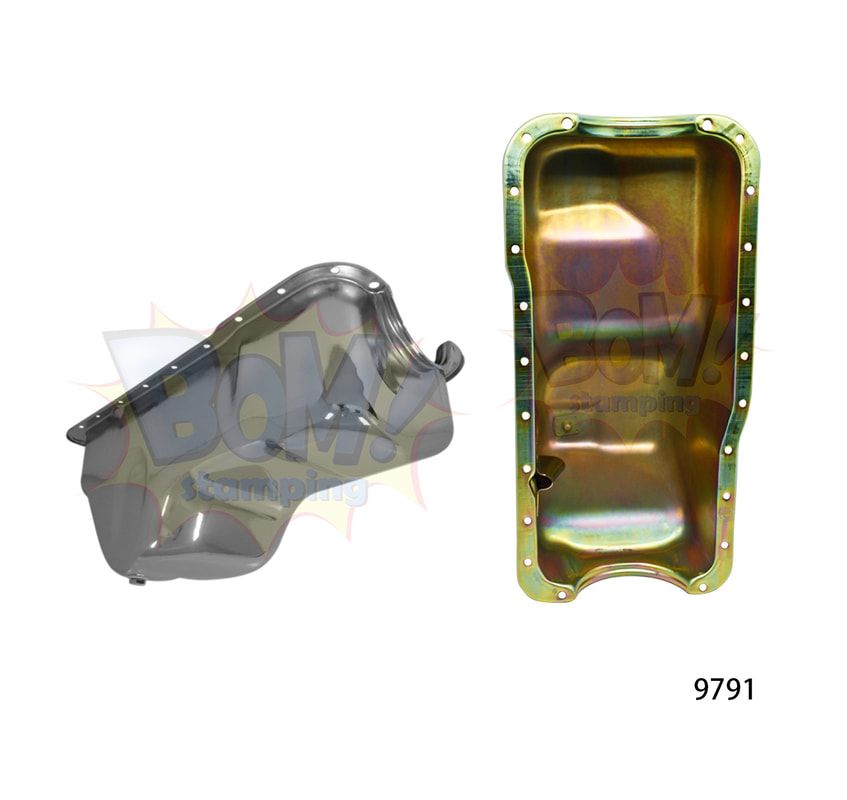

型號:9791

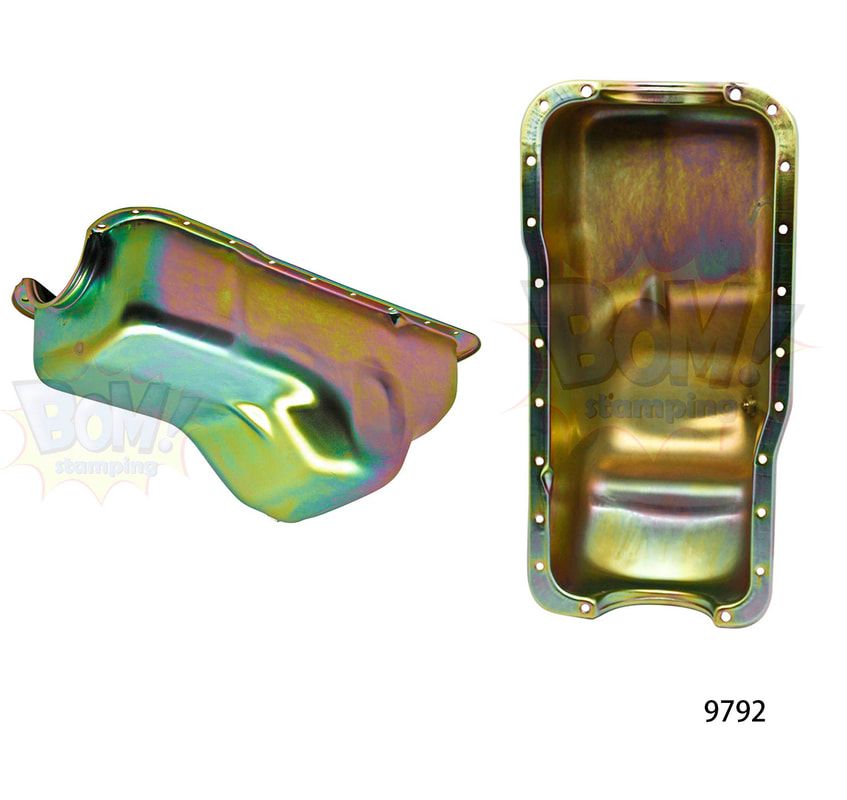

型號:9792
型號:9793

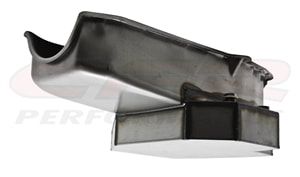

型號:HZ-7101-R-2T

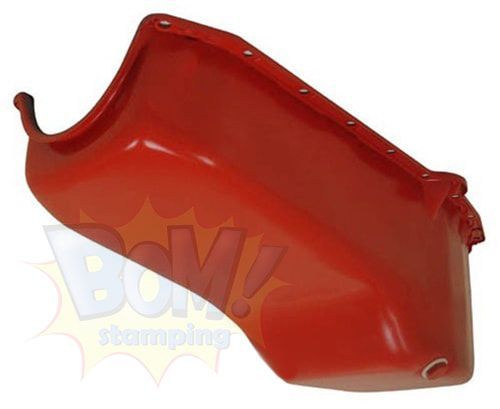

型號:HZ-9005-PO

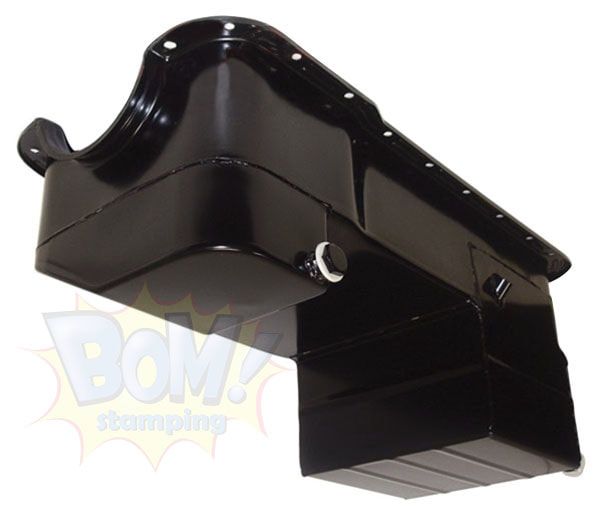

型號:HZ-9448-PBK

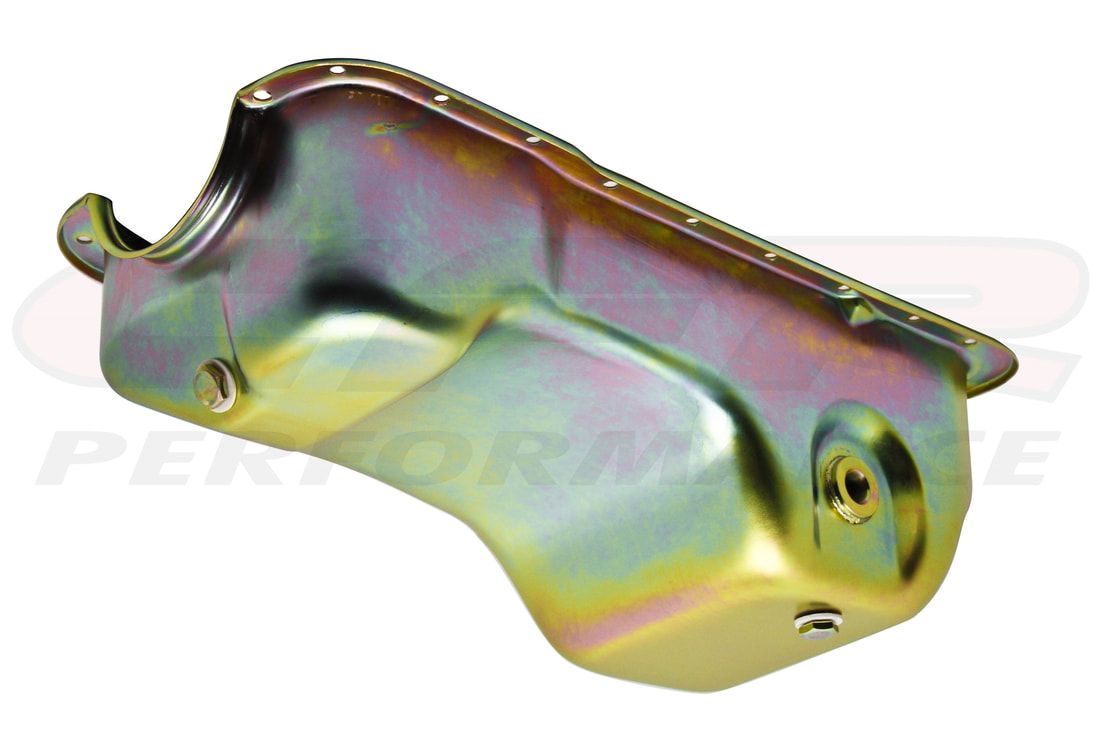

型號:HZ-9754-Z-2

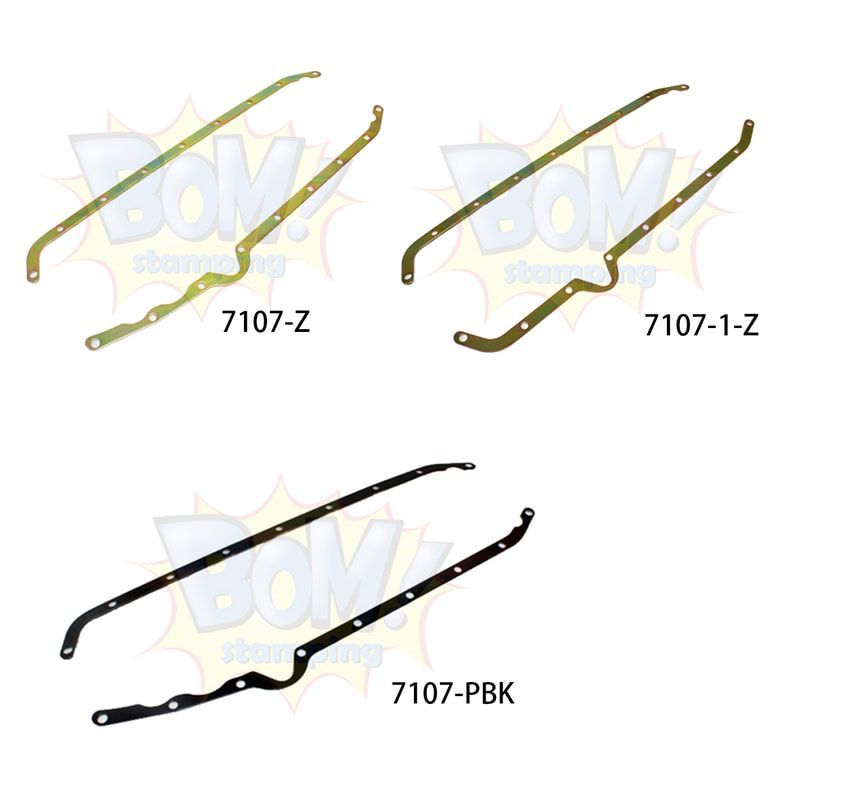

型號:7107

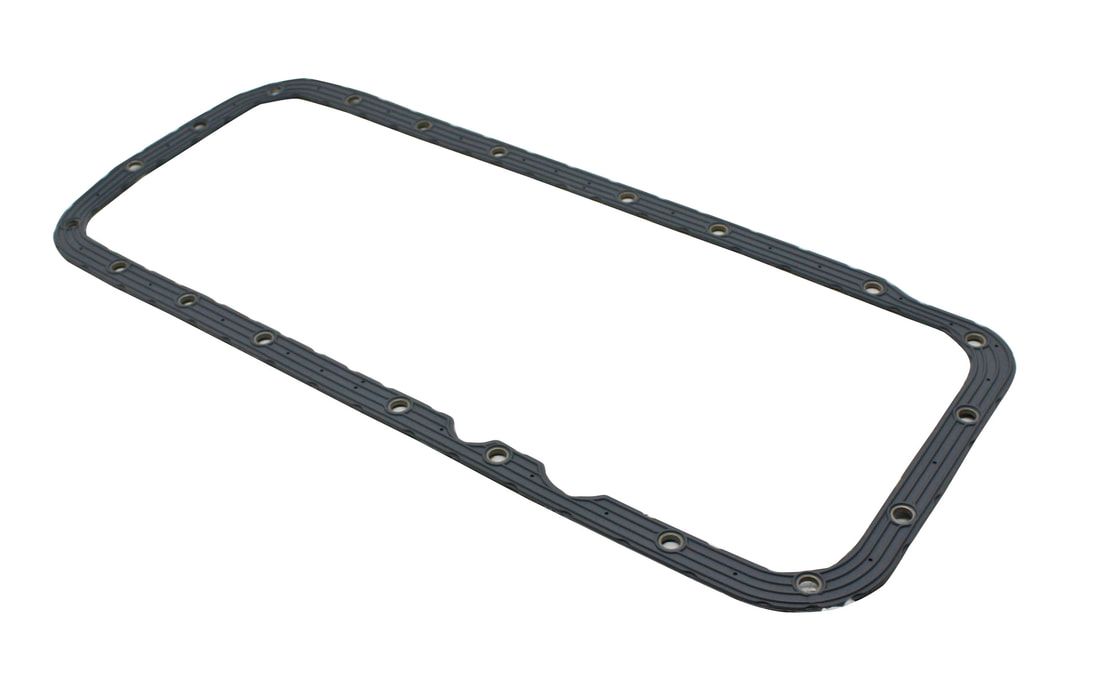

型號:7460-nwm

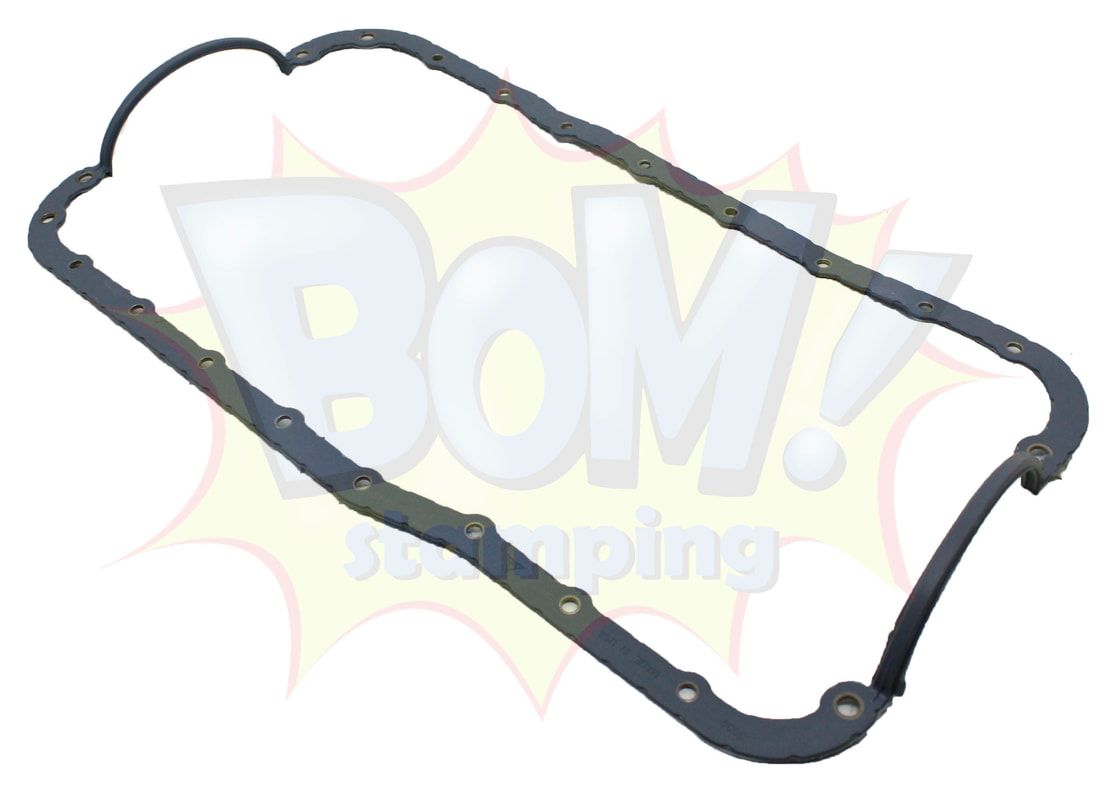

型號:7473-nwm

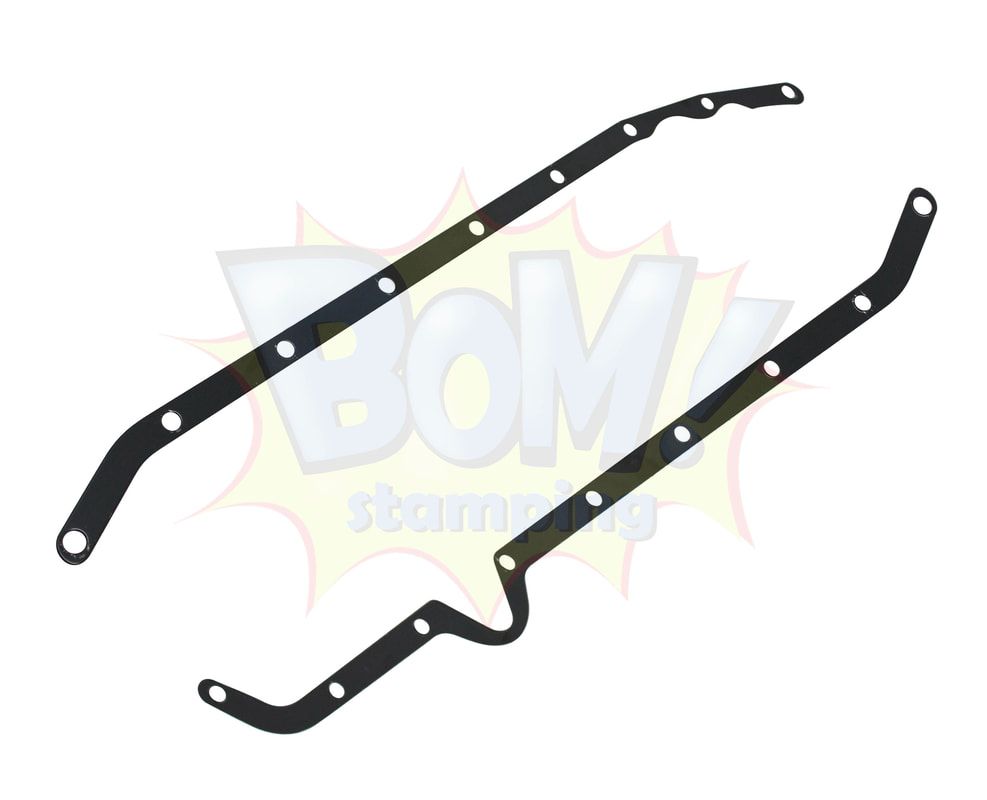

型號:9091-pbk-nwm

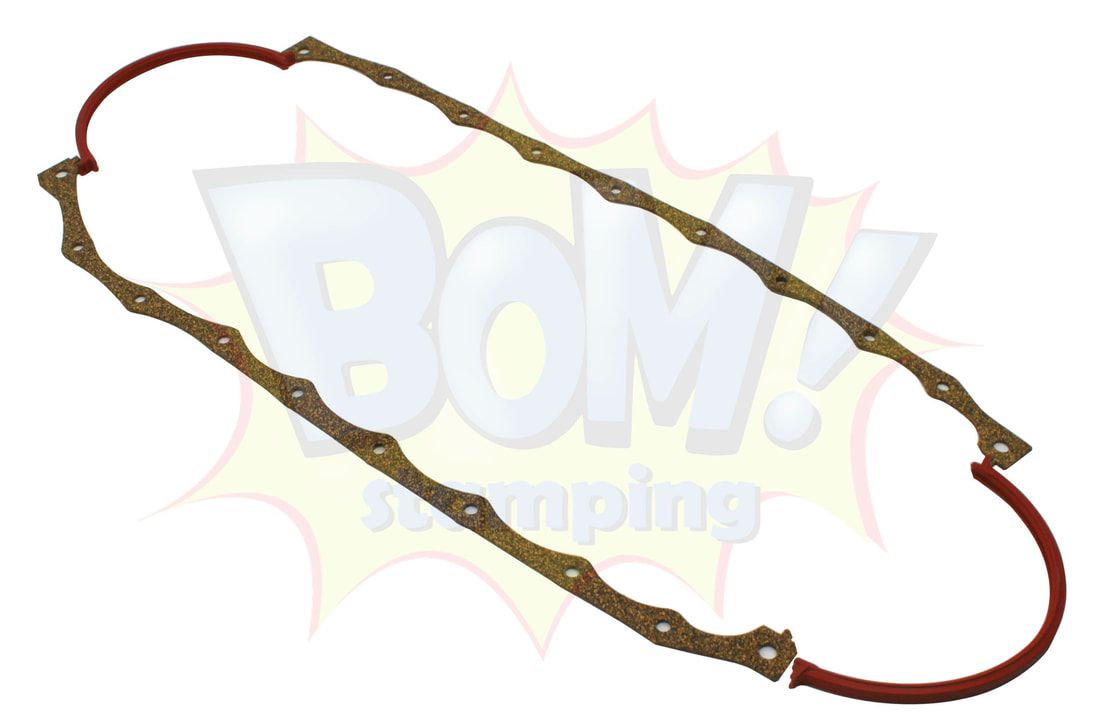

型號:7476

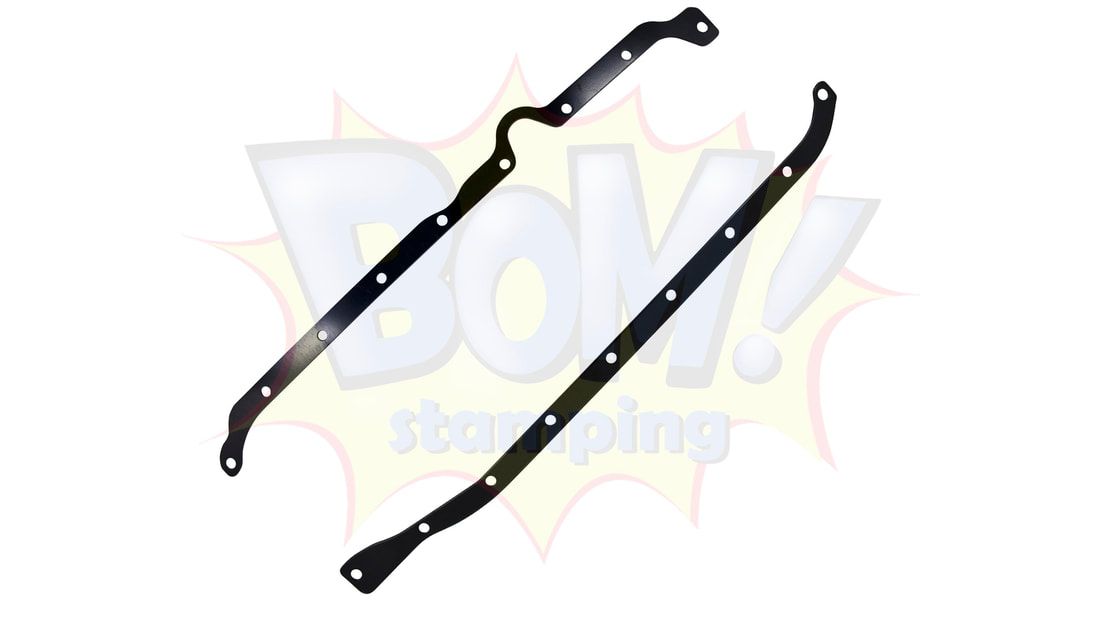

型號:9431-z-pbk

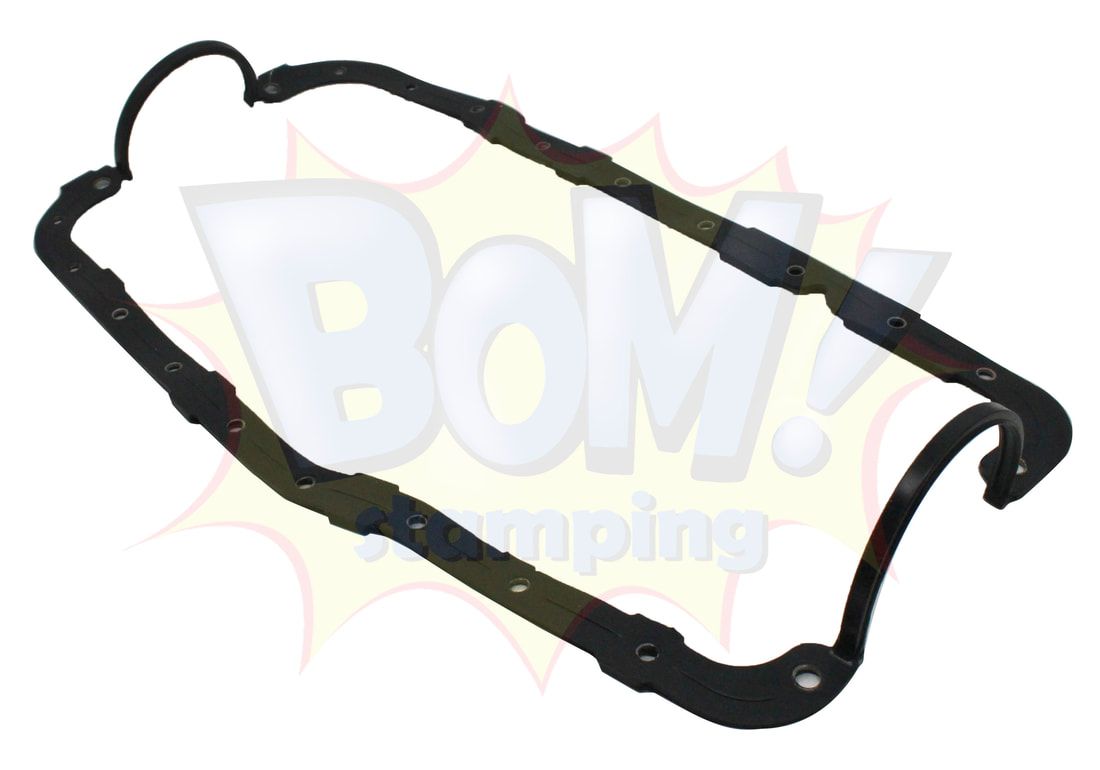

型號:7471-nwm

點我報價
